Współczynniki redukcji sztywności k33 i k88 w rozszerzeniu "Powierzchnie wielowarstwowe"

O co chodzi ze współczynnikami redukcji sztywności k33 i k88 w rozszerzeniu "Powierzchnie wielowarstwowe"?

Odpowiedź:

Współczynniki te redukują sztywność na skręcanie D33 oraz sztywność na ścinanie D88 odpowiednich elementów macierzy sztywności powierzchni. Ze względu na to, że drewno klejone warstwowo z reguły nie jest klejone na wąskim boku, naprężenia styczne nie mogą być przenoszone na wąskie boki płyt. co mogłoby prowadzić do przeszacowania sztywności. Dlatego sztywność należy odpowiednio zredukować.

Większość producentów podała nam te wartości przy przekazywaniu danych dotyczących budowy warstw. Wynikają one z ich wewnętrznych badań. Wsparcie w obliczaniu współczynników korekty przedstawiono w [1]. Badania te umieszczono również w austriackim załączniku do EN 1995-1-1 [2]. Wyniki przedstawiono na rysunku 02. Stosunek szerokości płyty (a) do jego grubości (ti) znajduje się w odpowiednich certyfikatach lub został bezpośrednio dostarczony przez producenta dla większości konstrukcji. W sekcji „Pobieranie” można znaleźć plik Excel zawierający odpowiednie wzory.

Redukcja sztywności w rozszerzeniu Powierzchnie wielowarstwowe
Redukcja sztywności w rozszerzeniu Powierzchnie wielowarstwowe

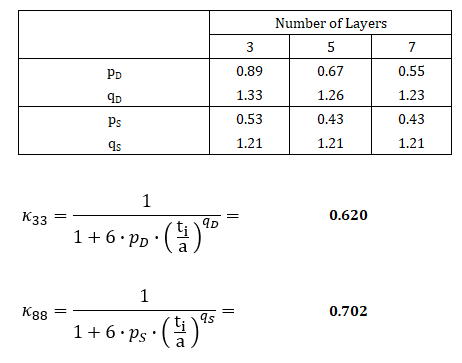

Określanie współczynników korekcyjnych zgodnie z [2]
Określanie współczynników korekcyjnych zgodnie z [2]
Autor

Pan Rehm jest odpowiedzialny za rozwój produktów do konstrukcji drewnianych i zapewnia wsparcie techniczne dla klientów.

Odniesienia
  1. Georg Głupi: Numerische Studien zur Drill- und Schubsteifigkeit von Brettsperrholz (BSP). Technische Universität Graz: 2010
  2. Normy austriackie. (2015). Eurokod 5: Bemessung und Konstruktion von Holzbauten - Teil 1-1: Allgemeines - Allgemeine Regeln und Regeln für den Hochbau - Nationale Festlegungen zur Umsetzung der OENORM EN 1995-1-1, nationale Erläuterungen und nationale Ergänzungen; ÖNORM B 1995-1-1:2015-06-15
Pobrane
Plik Excel do redukcji sztywności drewna klejonego krzyżowo
173,53 KB
