问题

RF-LAMINATE中的刚度折减系数k33和k88是什么?


回复:
这些系数将减少面的相应的刚度矩阵单元的抗扭刚度D33和抗剪刚度D88 。 因为正交胶合木的通常在木结构的窄侧上不粘合,所以也不可能在木板的窄侧上传递剪应力。 因此,这种情况下的刚度将被高估。 由于这个原因刚度必须相应地减小。

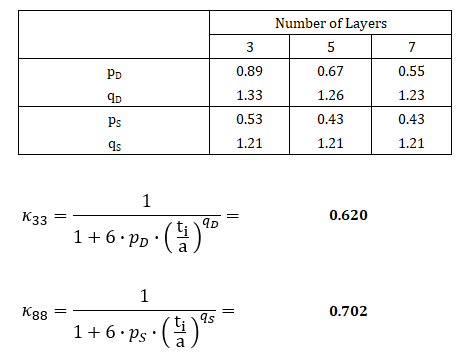

一些制造商在交付层结构时已经向我们提供了这些值。 它们是内部分析得出的。 在[1]中对确定校正系数的说明进行了介绍。 对此工作的分析在EN 1995‑1‑1 [2]的奥地利附录中也包含在内。 其结果如图02所示。 木材宽度(a)和厚度(ti )的比例可以从各自的批准中得出。 带有下载公式的Excel文件在“下载文件”下。

作者

Rehm 先生负责木结构产品的开发,并提供技术支持。

参考
  1. Gregor Silly: Numerische Studien zur Drill- und Schubsteifigkeit von Brettsperrholz (BSP). Technische Universität Graz: 2010
  2. 欧洲规范 5: Bemessung und Konstruktion von Holzbauten - Teil 1-1: Allgemeines - Allgemeine Regeln und Regeln für den Hochbau - Nationale Festlegungen zur Umsetzung der OENORM EN 1995-1-1, nationale Erläuterungen und nationale Ergänzungen; ÖNORM B 1995-1-1:2015-06-15
