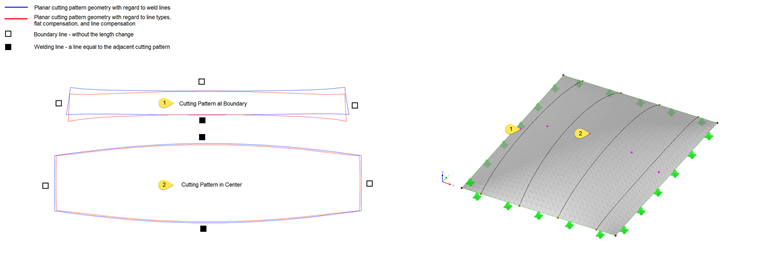

- Kompensacja powierzchni,
- Kompensacja linii granicznej i

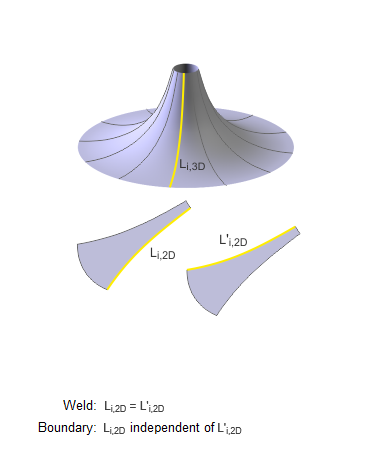

- Typ linii granicznej.
Pytanie
Dlaczego skompensowana długość szablonu cięcia powierzchni membrany jest niezgodna ze zdefiniowaną kompensacją?
![Przecięcie pół kuli](/pl/webimage/009386/466747/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Rysunek 1: Symulacja przepływu wiatru we współczesnym mieście z wykorzystaniem RWIND](/pl/webimage/042766/3563251/10.png?mw=512&hash=fe9104cccd682c4804f57c32af54a6db2de16ef8)
![Próbka powierzchni porowatej o różnej porowatości (zdjęcie o różnej porowatości u góry z © www.weathersolve.com)](/pl/webimage/038268/3454383/12.png?mw=512&hash=ccdb308161d2d23c43f97227afd2e0ab86130495)
![Konstrukcja z porowatej tkaniny wiatrochronnej w RFEM i RWIND](/pl/webimage/036418/3433707/1002.jpg?mw=512&hash=61f0c6c01178418ff58a7634ab1f489e04e01422)
W tym artykule pokazano, jak wymiarować osłony przeciwwiatrowe przy użyciu programów RFEM i RWIND.
Obliczenia nieliniowe przyjmują rzeczywistą geometrię siatki płaskiej, wyboczonej, prostej lub podwójnie zakrzywionej części powierzchni z wybranego szablonu cięcia i spłaszczają tę część powierzchni z uwzględnieniem minimalizacji energii odkształcenia, przy założeniu zdefiniowanego zachowania materiału.
W uproszczeniu, metoda ta ma na celu skompresowanie geometrii siatki w prasie, przy założeniu kontaktu bez tarcia, oraz znalezienie stanu równowagi naprężeń od spłaszczenia w elemencie w płaszczyźnie. W ten sposób uzyskuje się minimalną energię i optymalną dokładność szablonu cięcia. Brane pod uwagę są kompensacje dla osnowy i wątku podobnie jak kompensacje dla linii granicznych. Następnie, zdefiniowane tolerancje na liniach granicznych stosowane są w stosunku do geometrii płaskiej powierzchni.
Funkcje:
- Metoda minimalnej energii odkształcenia w procesie spłaszczania, dla bardzo dokładnych szablonów cięcia
- Zastosowanie do niemal wszystkich układów siatki
- Rozpoznawanie definicji sąsiednich szablonów cięcia w celu zachowania takiej samej długości w łączeniach
- Zastosowanie siatki do głównego obliczenia
![Zerlegung einer Membranfläche mit Hilfe des Linientyps "Schnitt mittels zwei Linien"](/pl/webimage/006934/1587708/000345-en-png.png?mw=512&hash=4093420d8ffaaee491f54d01359b8191a5676797)
RF-CUTTING-PATTERN jest aktywowany poprzez wybranie odpowiedniej opcji w zakładce Opcje w danych ogólnych dowolnego modelu programu RFEM. Po aktywacji modułu dodatkowego w sekcji Dane modelu wyświetlany jest nowy obiekt "Szablony cięcia". Jeżeli rozkład powierzchni membrany dla cięcia w pozycji podstawowej jest zbyt duży, można podzielić powierzchnię, przecinając linie (typu linii "Cięcie za pomocą dwóch linii" lub "Cięcie za pomocą przekroju") w odpowiednich pasmach częściowych.
Następnie można zdefiniować indywidualne wpisy dla każdego szablonu cięcia przy użyciu obiektu "Wzorzec cięcia". Tutaj można ustawić linie graniczne, kompensacje i naddatki.
Kroki sekwencji roboczej:
- Tworzenie linii cięcia
- Tworzenie szablonu poprzez wybór jego linii granicznych lub przy użyciu półautomatycznego generatora
- Dowolny wybór orientacji osnowy i wątku poprzez wprowadzenie kąta
- Zastosowanie wartości kompensacji
- Opcjonalne definiowanie różnych kompensacji dla linii granicznych
- Różne naddatki (spoina, linia graniczna)
- Wstępne przedstawienie szablonu cięcia w oknie graficznym, bez rozpoczynania głównych obliczeń nieliniowych
![Moduł dodatkowy RF-CUTTING-PATTERN dla RFEM | Szablony cięcia konstrukcji membranowych](/pl/webimage/002862/3065247/11.jpg?mw=512&hash=3cf59b02a2883df92f903cd05cfcef162d84e31c)
- Płaskie i geodezyjne linie cięcia
- Spłaszczenie podwójnie zakrzywionych części powierzchni rozciąganych membran lub poduszek pneumatycznych
- Definiowanie szablonów cięcia za pomocą linii granicznych, które nie muszą być połączone
- Zaawansowane spłaszczanie oparte na teorii minimalnej energii
- Spawanie i naddatki graniczne
- Równomierna lub liniowa kompensacja w kierunku osnowy i wątku
- Możliwość różnych kompensacji dla linii granicznych
- Możliwość dostosowania organizacji danych (każda dodatkowa modyfikacja danych wejściowych jest uwzględniana aż do końcowej „spoiny”)
- Graficzne przedstawienie szablonów cięcia
- Informacje statystyczne o każdym szablonie cięcia (szerokość, długość, rozmiar)
- Opcja automatycznego generowania szablonów cięcia z komórek
![Darstellung der Schnittmuster im RFEM-Modell](/pl/webimage/006935/1587729/000347-en-png-png.png?mw=512&hash=35ba0bf77462deb1eccbd329e42d2578d3fbf7a3)
Po obliczeniach w oknie dialogowym szablonu cięcia pojawia się zakładka "Współrzędne punktu". W zakładce tej wyświetlany jest wynik w postaci tabeli ze współrzędnymi oraz powierzchnią w oknie graficznym. Tabela współrzędnych przedstawia nowe spłaszczone współrzędne względem środka ciężkości szablonu cięcia dla każdego węzła siatki. Ponadto w oknie graficznym wyświetlany jest szablon cięcia wraz z układem współrzędnych w środku ciężkości. Po wybraniu komórki tabeli odpowiedni węzeł jest wyświetlany w grafice ze strzałką. Dodatkowo pod tabelą węzłów wyświetlany jest obszar szablonu cięcia.
Ponadto standardowe wyniki naprężeń/odkształceń dla każdego szablonu są wyświetlane w przypadku obciążenia RF-CUTTING-PATTERN w programie RFEM.
Funkcje:
- Wyniki w tabeli wraz z informacją o szablonie cięcia
- Inteligentna tabela odnosząca się do grafiki
- Wyniki dla spłaszczonej geometrii w pliku DXF
- Wyświetlanie odkształceń po spłaszczeniu w celu oceny szablonów cięcia
- Wyniki odkształceń po spłaszczeniu do oceny szablonów
