Resposta:
O processo de aplainamento integral no RF-CUTTING-PATTERN não aplaina cada padrão de corte de forma individual, mas sim a geometria do modelo completo numa única etapa. Neste caso, o tipo de linha das respetivas unidades de padrão de corte também tem efeito nos padrões de corte adjacentes.

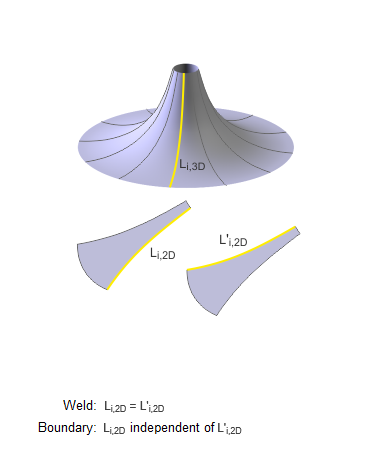

Se existir uma linha de soldadura entre dois padrões de corte, o programa assegura que as linhas na área de ligação são iguais. A geometria dos padrões de corte é determinada de forma que os comprimentos de borda relevantes dos padrões de corte sejam idênticos.
O tipo de linha "Linha de contorno" permite uma verificação independente das unidades do padrão de corte adjacentes. O comprimento das linhas de contorno na área adjacente pode ser diferente.
Basicamente, as unidades de corte têm as seguintes condições
- Compensação de superfície,
- compensação da linha de borda, e
- Tipo de linha de contorno.

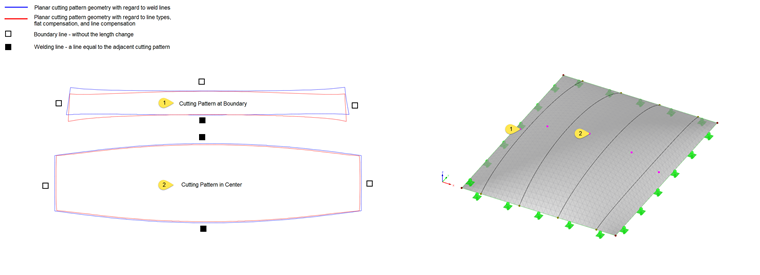

em conjunto. Estes requisitos são representados numericamente com precisão no cálculo integral. No caso de padrões de corte na área de contorno em particular, o processo geralmente não é capaz de determinar uma forma universalmente aplicável do padrão de corte, uma vez que existem demasiadas condições de fronteira.
Assim, o programa está próximo da solução ideal. Os padrões de corte afetados são particularmente perceptíveis devido à sua curvatura em relação à solução não compensada. Devido ao maior grau de modificação, estes padrões de corte também diferem ligeiramente das especificações de compensação definidas, mas encontram-se em equilíbrio com todos os outros padrões de corte devido ao cálculo global.
