Resposta:
O processo de aplainamento no módulo adicional RF-CUTTING-PATTERN é um processo iterativo que aplaina as respetivas áreas de corte minimizando a energia de distorção e assumindo um comportamento de material atribuído.
Vereinfacht beschrieben presst die Methode die anfängliche Geometrie in einer Presse unter Annahme eines reibungsfreien Kontakts zusammen, bis die Spannungen aus der Verebnung im Gleichgewicht miteinander stehen.
→ Siehe Video

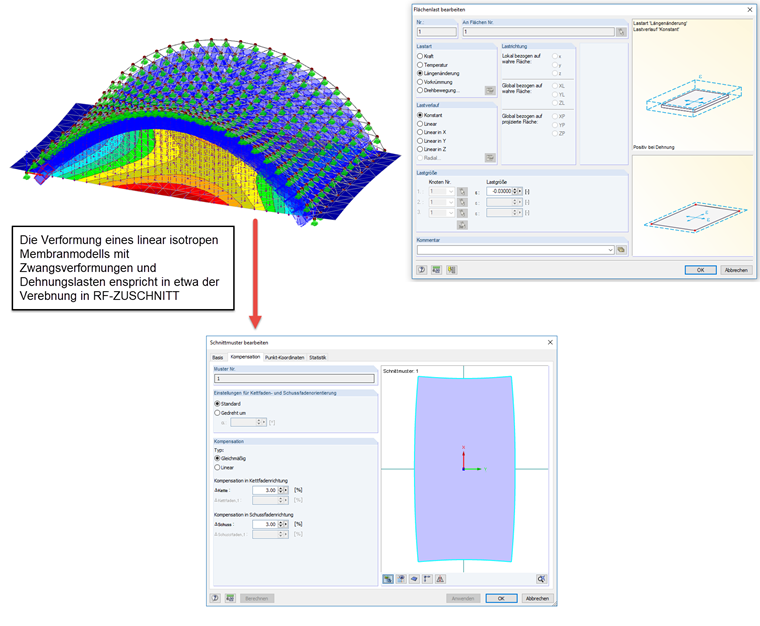

Da dieser Prozess die komplette Mechanik des gekrümmten Bauteils erfasst, kann hier die Kompensation direkt als aufgetragene Dehnungslast zusätzlich mit berücksichtigt werden.
Da in dem RF-ZUSCHNITT Algorithmus die Dehnungen aus der Kompensationsvorgabe mit den Dehnungen aus der Verebnung interagieren ist diese Art der Kompensationsberücksichtigung nicht mit der üblichen, ebenen Skalierung der nicht kompensierten Zuschnitte zu vergleichen. Die Berücksichtigung der kompletten "Zuschnittsmechanik" mit allen Dehnungstermen verspricht hier eine sehr hochwertige Zuschnittsgeometrie.

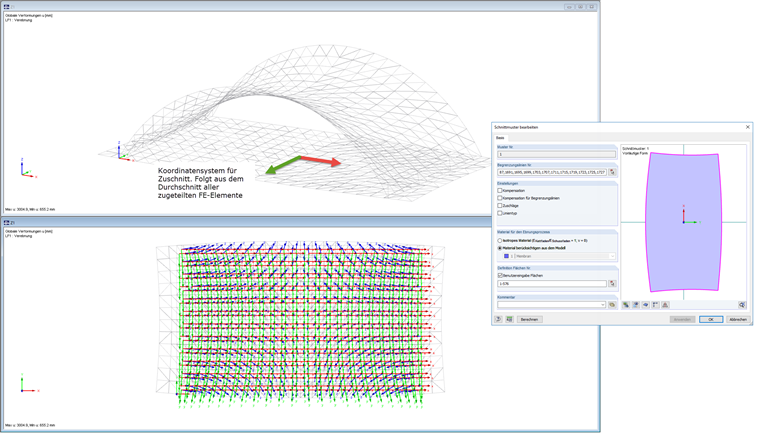

Der integrale Verebnungsprozess legt vor der Verebnung ein Koordinatensystem (Kett- und Schussrichtung) aus der Durchschnittsausrichtung der FE-Elemente fest und verwendet unabhängig von der jeweiligen Lage der FE-Elemente im Raum und deren Koordinatensystemausrichtung das anfänglich festgelegte Koordinatensystem zur Beschreibung der Kompensationsdehnung und Steifigkeit. Folglich ist der gezeigte Vergleich in dem Video nur für ein isotrop linear elastisches Membran-Modell gültig.
