Risposta:
Il processo di appiattimento integrale in RF‑CUTTING‑PATTERN non appiattisce ogni schema di taglio individualmente, ma piuttosto l'intera geometria del modello in un solo passaggio. In questo caso, il tipo di linea delle rispettive unità di modelli di taglio ha un effetto anche sugli schemi di taglio adiacenti.

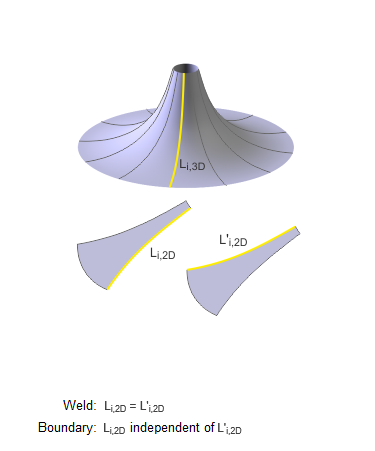

Se c'è una linea di saldatura tra due modelli di taglio, il programma assicura che le linee nell'area di collegamento siano uguali. La geometria degli schemi di taglio è determinata in modo che le lunghezze dei bordi rilevanti degli schemi di taglio siano identiche.
Il tipo di linea "linea di contorno" consente l'esame indipendente delle unità del modello di taglio adiacenti. La lunghezza delle linee di contorno nell'area adiacente può essere diversa.
Fondamentalmente, le unità di taglio hanno le seguenti condizioni
- Compensazione della superficie,
- Compensazione della linea di contorno, e
- Tipo di linea di contorno.

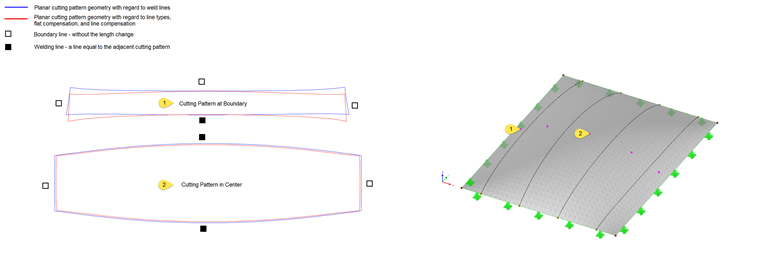

insieme. Questi requisiti sono rappresentati numericamente con precisione nel calcolo integrale. Nel caso di schemi di taglio in particolare nell'area al contorno, il processo di solito non è in grado di determinare una forma universalmente applicabile dello schema di taglio, poiché ci sono troppe condizioni al contorno.
Quindi, il programma è vicino alla soluzione ottimale. Gli schemi di taglio interessati sono particolarmente evidenti a causa della loro curvatura rispetto alla soluzione non compensata. A causa del maggior grado di modifica, anche questi schemi di taglio differiscono leggermente dalle specifiche di compensazione definite, ma sono in equilibrio con tutti gli altri schemi di taglio a causa del calcolo generale.
