Pytanie
Podczas obliczeń zmęczeniowych otrzymuję bardzo mały współczynnik obliczeniowy dla prętów lub wcale.Jaki może być powód?
Odpowiedź:
Moduł dodatkowy RF-STEEL Fatigue Members wymaga cyklu naprężeń lub zakresu naprężeń do analizy zmęczeniowej.Aby móc je określić, należy sprawdzić wprowadzone przypadki obciążeń do wymiarowania.

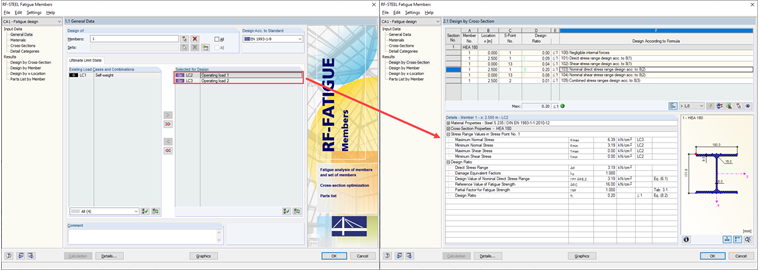

Na przykład, jeżeli do obliczeń zostaną wprowadzone tylko przypadki obciążeń z rzeczywistym obciążeniem roboczym i nie zostanie wybrane obciążenie własne konstrukcji (np. w tym przypadku PO1,), efekt ten może wystąpić.

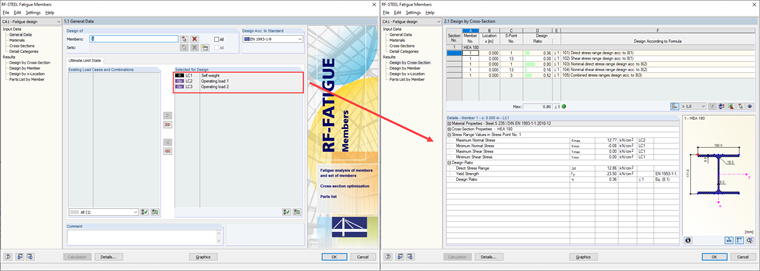

Jeżeli do obliczeń cyklu naprężeń wykorzystywany jest przypadek obciążenia "Ciężar własny", wynikiem jest znacznie wyższy stopień wykorzystania.

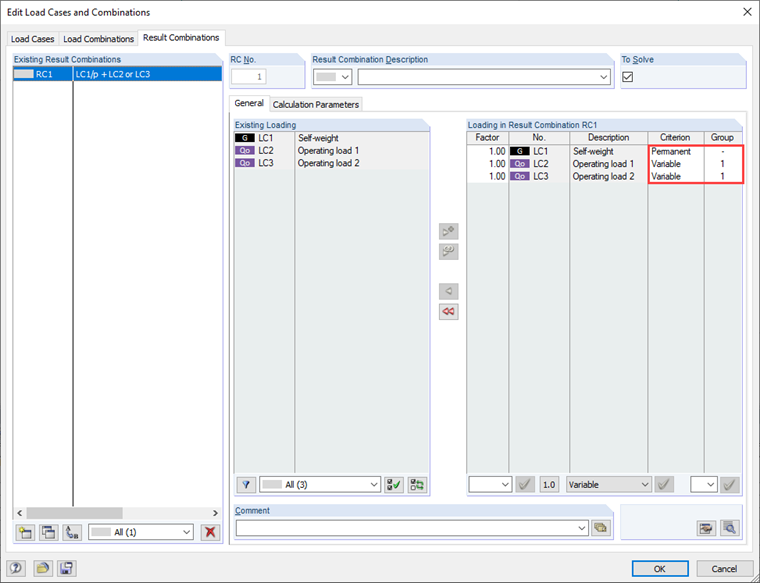

W tym kontekście należy również odnieść się do kombinacji wyników wybranych do obliczeń, jeśli ma to zastosowanie. Należy je również utworzyć, aby można było określić w module główny cykl naprężeń.
Czy mają Państwo jakieś pytania?
