Pregunta
Cuando realizo el cálculo de la fatiga, estoy utilizando mis barras muy poco o nada.¿Por qué?
Respuesta:
El módulo adicional RF-STEEL Fatigue Members requiere un ciclo de tensiones o un rango de tensiones para el análisis de fatiga.Para poder determinarlos, se debe comprobar la entrada de los casos de carga que se deben calcular.

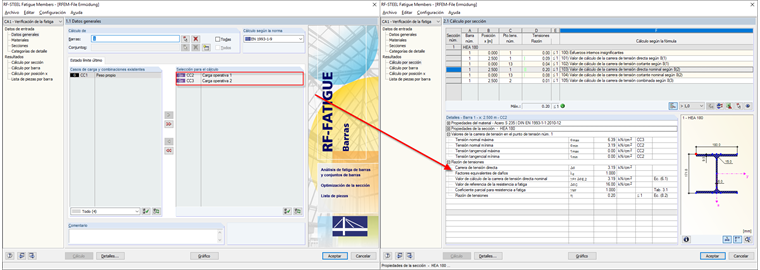

Por ejemplo, si solo se han introducido los casos de carga con la carga operativa real para el cálculo y no se seleccionó el peso propio de la estructura (aquí, p.ej., CC1), se puede producir este efecto.

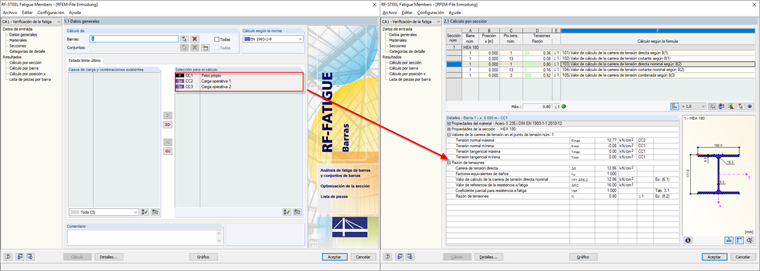

Si se usa el "Peso propio" del caso de carga para el cálculo del ciclo de tensiones, se puede obtener una utilización mucho más alta.

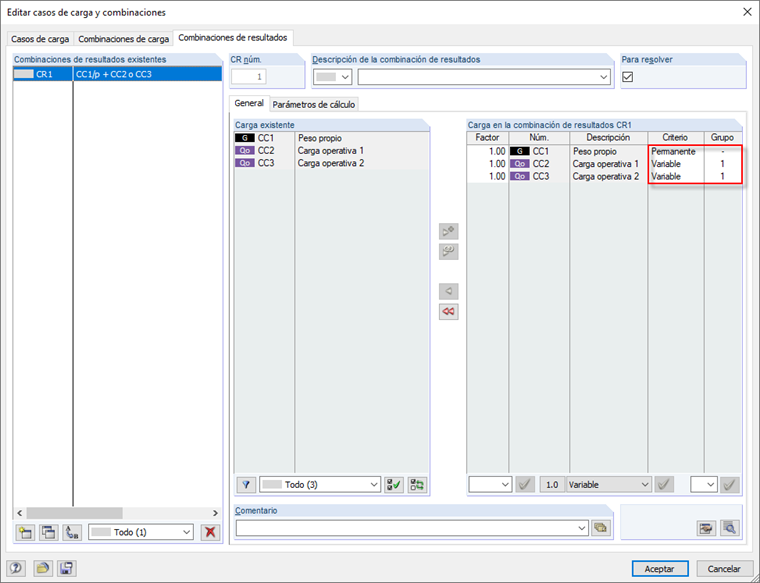

En este contexto, también se debe hacer referencia a las combinaciones de resultados seleccionadas para el cálculo, si corresponde. También se deben crear para que se pueda determinar el ciclo de tensiones determinante en el módulo.
