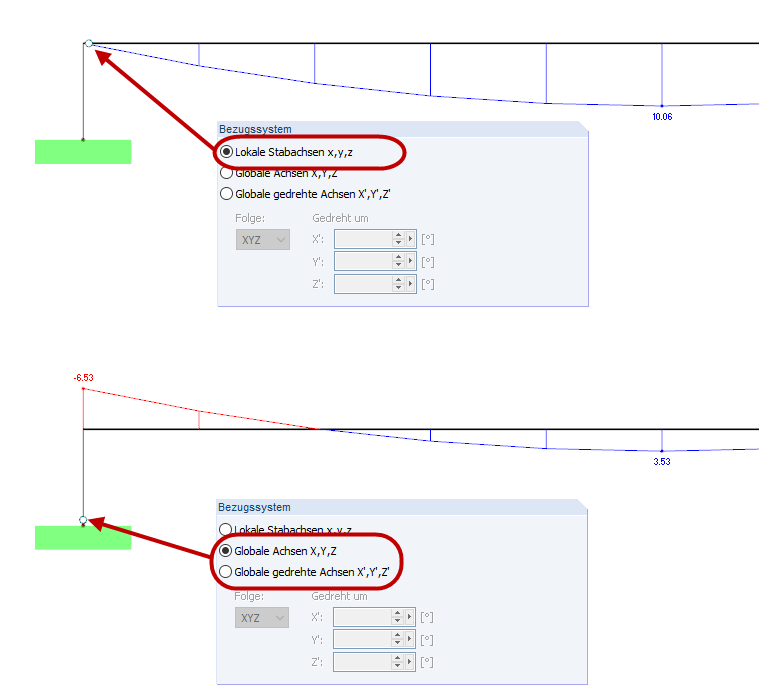

W przypadku zwolnień prętowych, których układ odniesienia odniesiony jest do lokalnych osi pręta, zwolnienie jest ustawiane bezpośrednio na początku lub na końcu pręta. Jeżeli przegub ma działać bezpośrednio na węzeł, układ odniesienia musi być odniesiony do globalnego układu osi.
Pytanie
Jak w programie RSTAB mogę wybrać, po stronie prętów połączonych mimośrodowo, po której przegub będzie efektywny?
