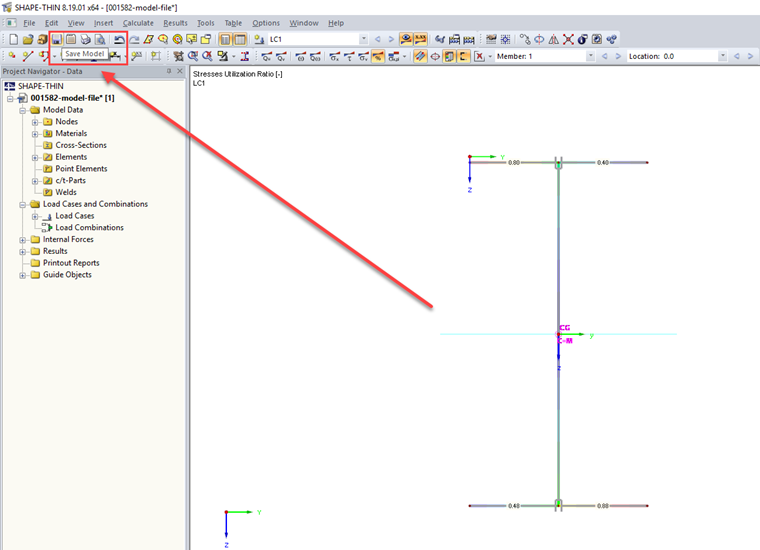

Aby pomyślnie zaimportować przekrój do SHAPE-THIN, ważne jest, aby przekrój został obliczony i zapisany wraz z wynikami w SHAPE-THIN. Tylko wtedy właściwości przekroju są dostępne dla programu RFEM/RSTAB.
Pytanie
Nie udaje mi się zaimportować przekroju z SHAPE‑THIN do programu RSTAB. Czy możecie mi pomóc?
