Pytanie

Czy można zapisać plik w programie RFEM jako plik RSTAB?

Odpowiedź:

Plików z programu RFEM nie można zapisywać jako pliki RSTAB. Pliki RFEM można jednak otwierać bezpośrednio w programie RSTAB.

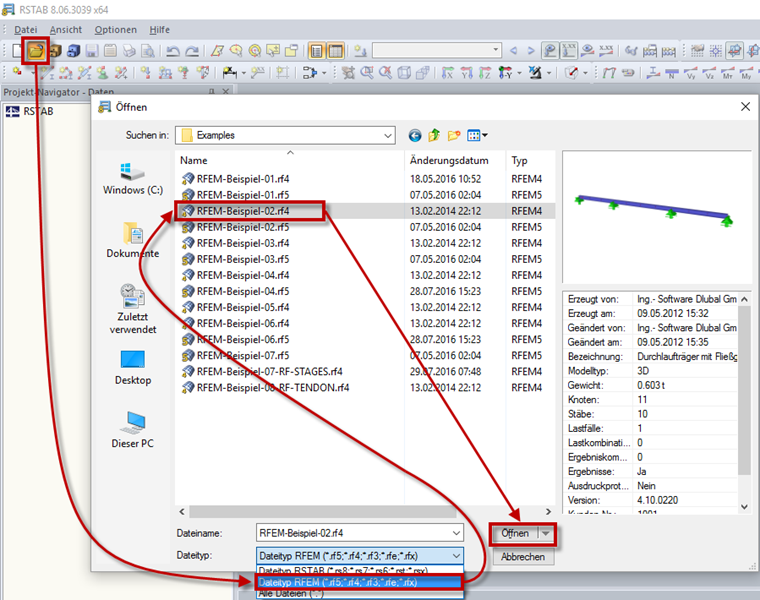

W programie RSTAB w oknie dialogowym "Otwórz" należy ustawić typ pliku na "RFEM". Następnie można wybrać i otworzyć odpowiedni plik w programie RFEM (patrz rysunek 01).

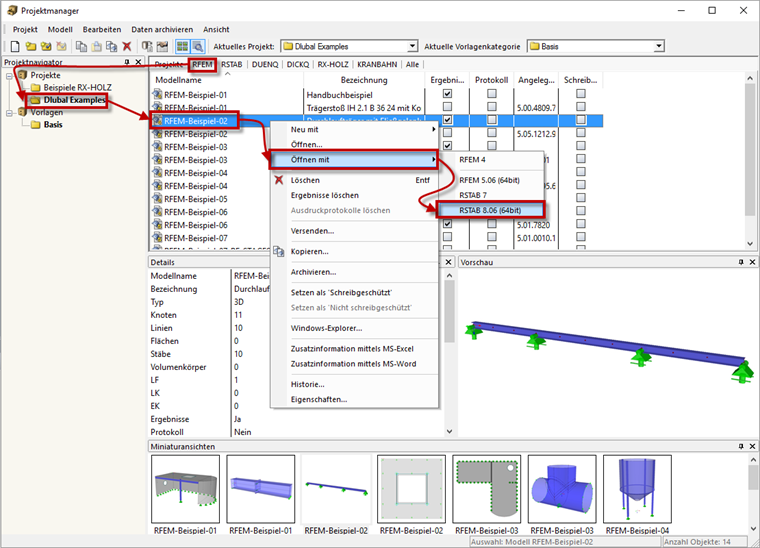

Ponadto plik RFEM można otworzyć za pomocą menedżera projektów. W tym celu należy otworzyć zakładkę „RFEM” i wybrać odpowiedni projekt. Odpowiedni plik można otworzyć w programie RSTAB, wybierając z menu kontekstowego polecenie "Otwórz za pomocą - RSTAB X.XX" (patrz Rysunek 02).

Należy pamiętać, że nie wszystkie funkcje programu RFEM są dostępne w programie RSTAB (na przykład element typu ARC, SPLINE itd.). W takim przypadku pojawi się komunikat informujący o tych elementach.

Obraz 1

Obraz 2
