Zadaszenie stacji paliw w Douala, Kamerun

Nowy system zadaszenia stacji paliw koncernu naftowego GULFIN Cameroun w Douala, to wyjątkowa konstrukcja z mimośrodowymi słupami i niesymetrycznymi belkami wspornikowymi o długości 6,5 m.

Firma CASTI GROUP, klient firmy Dlubal Software z Kamerunu, zaprojektowała konstrukcję, zarządzała i monitorowała plac budowy.

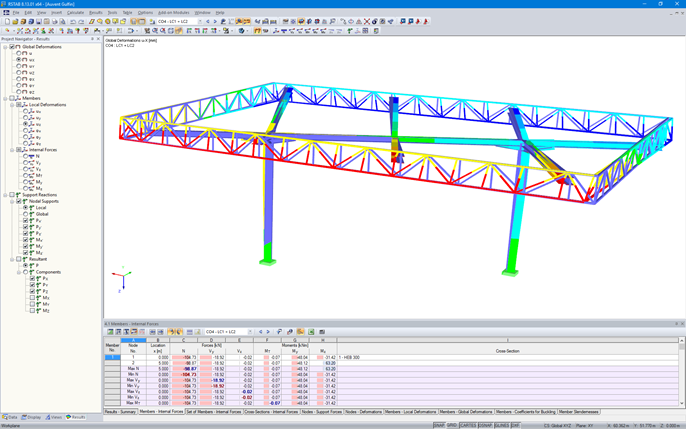

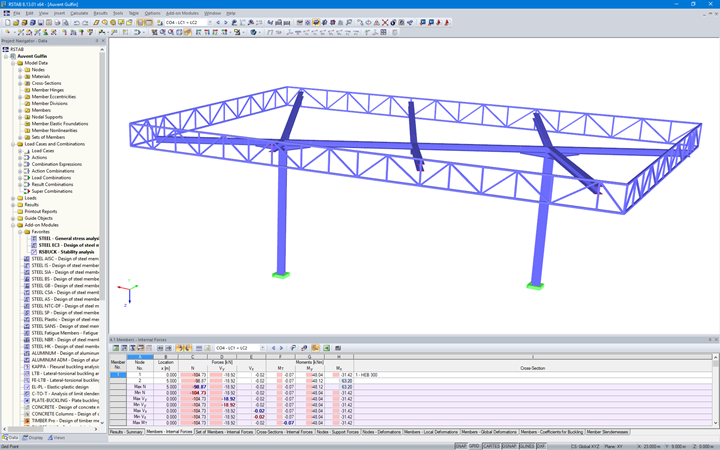

Zespół inżynierów z CASTI GROUP zaprojektował konstrukcję zgodnie z Eurokodami w RSTAB oraz w module dodatkowym STEEL EC3.

konstrukcja warstwowa

Zadaszenie zajmuje powierzchnię 130 m 2. Słupy są mimośrodowe, połączone z belką nośną o długości 9 m. Przenoszą obciążenia z belek poprzecznych, które podtrzymują kratownicę konturową. Niezbilansowanie wywołane przez niesymetryczne belki poprzeczne przednie i tylne jest zmniejszane przez różne nachylenia po każdej stronie rynny.

Główna belka nośna ma przekrój HEB 240, słupy HEB 300. Pasy od kratownic zostały początkowo zaprojektowane w HEB 120, a następnie ulepszone w HEB 100 za pomocą modułu dodatkowego RF-/STEEL Plasticity, co umożliwia uwzględnienie rezerw plastycznych przekroju.

Pokrycie dachu wykonane jest z półprzezroczystych płyt poliwęglanowych o podwójnym nachyleniu w kierunku rynny środkowej, podpartych przez belkę główną.

Zarówno produkcja, jak i montaż konstrukcji dachu zostały wykonane przez firmę specjalizującą się w konstrukcjach stalowych. Inwestor zdecydował się na tę firmę ze względu na złożony montaż markizy na stacji paliw.

Obliczenia i analiza statyczno-wytrzymałościowa CASTI GROUP
Kamerun
Inwestor GULFIN Cameroun
Kamerun


Specyfikacja projektu

Dane modelu

Liczba węzłów 153
Liczba prętów 276
Ilość przypadków obciążenia 2
Ilość KO 6
Liczba kombinacji wyników 4
Ciężar całkowity 6,582 t
Wymiary (metryczne) 17,000 x 11,000 x 6,050 m
Wymiary (imperialne) 55.77 x 36.09 x 19.85 feet
Wersja programu 8.07.03
