11.3.2018

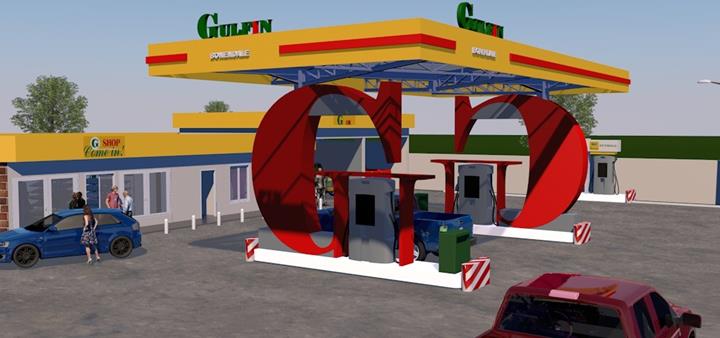

Zastřešení čerpací stanice ve městě Douala, Kamerun

Nové zastřešení čerpací stanice společnosti GULFIN v kamerunském městě Douala je zajímavou konstrukcí s excentrickými sloupy a nesymetrickými konzolami o délce 6,5 m.

Náš zákazník společnost CASTI GROUP se sídlem v Kamerunu neprovedla pouze statický výpočet, ale zajistila též stavební dozor.

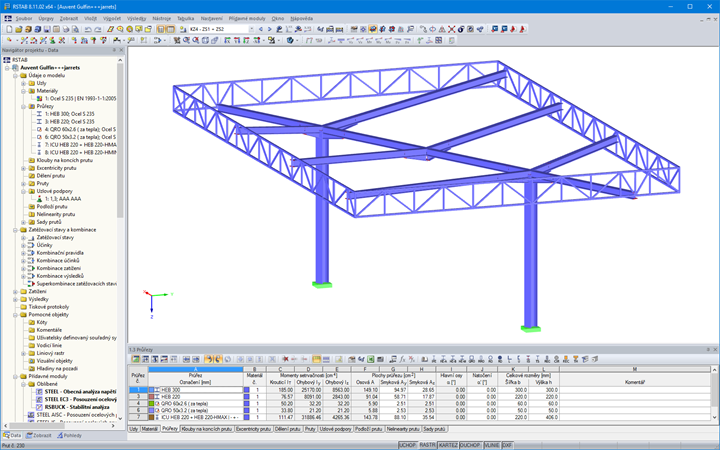

Inženýři ze společnosti CASTI GROUP navrhli konstrukci podle evropské normy v programu RSTAB a přídavném modulu STEEL EC3.

Konstrukce

Střecha má plochu 130 m2. Excentrické sloupy jsou spojeny nosníkem o délce 9 m. Tyto sloupy odlehčují příčníkům, které podpírají příhradové pruty. Nerovnováha, kterou vytváří nesymetrické příčníky vepředu a vzadu, je redukována díky rozdílnému sklonu na různých stranách střešního okapu.

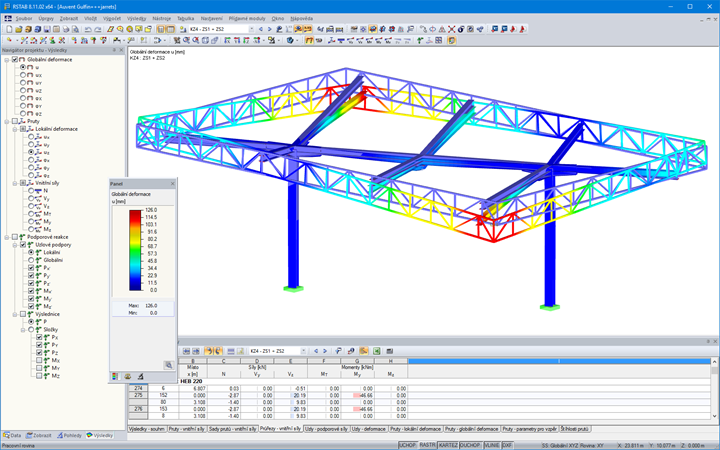

Hlavní nosník je vyrobený z profilu HEB 240, sloupy z profilů HEB 300. Pásy příhradového nosníku byly nejdříve navrženy jako HEB 120 a poté přepočítány na HEB 100 pomocí přídavného modulu RF/STEEL Plasticity, ve kterém je možno zohlednit plastické rezervy průřezu.

Střecha je vyrobena z průsvitných polykarbonátových desek s dvojitým sklonem ke středovému střešnímu okapu, který je podepřen hlavním nosníkem.

Výrobu i montáž střešní konstrukce zajistila společnost, která se specializuje na ocelové konstrukce. Investor zvolil tuto společnost z toho důvodu, že byla schopná zajistit kompletní montáž zastřešení čerpací stanice.

Návrh a statický výpočet CASTI GROUP
Kamerun
Investor GULFIN Cameroun
Kamerun


Specifikace projektu

Údaje o modelu

Počet uzlů 153
Počet prutů 276
Počet zatěžovacích stavů 2
Počet kombinací zatížení 6
Počet kombinací výsledků 4
Celková hmotnost 6,582 t
Rozměry (metrické) 17,000 x 11,000 x 6,050 m
Rozměry (imperiální) 55.77 x 36.09 x 19.85 feet
Verze programu 8.07.03
