Urządzenie grzewcze

Wymiennik ciepła ma zewnętrzną średnicę około 18 stóp i około 75 m wysokości. Komin połączony jest ze stożkiem, ma średnicę 4,9 m i wysokość 120 m. Die Struktur besteht überwiegend aus Blechen, die im unteren Bereich durch außenliegende Stahlprofile verstärkt wurden. Die Konstruktion wird innen mit einer feuerfesten Auskleidung versehen, die jedoch nicht die gesamte erzeugte Wärme vom Stahl fernhält. Deshalb wurde die Struktur für eine Berechnungstemperatur von + 65°C ausgelegt.

Verwendung von Dummy Rigids bei der Modellierung

An den Kamin wurden in zwei Ebenen Bühnenkonsolen angeschlossen. Da jedoch nur die Verstärkungsbleche am Kamin und nicht die Konsolen bemessen werden sollten, wurden die Konsolstäbe als so genannte „Dummy Rigids“ modelliert. Als Dummy Rigids werden in RFEM starre Kopplungsstäbe bezeichnet, bei denen Gelenke und andere Stabeigenschaften definiert werden können.

Spannungs, Stabilitäts und Schwingungsnachweise

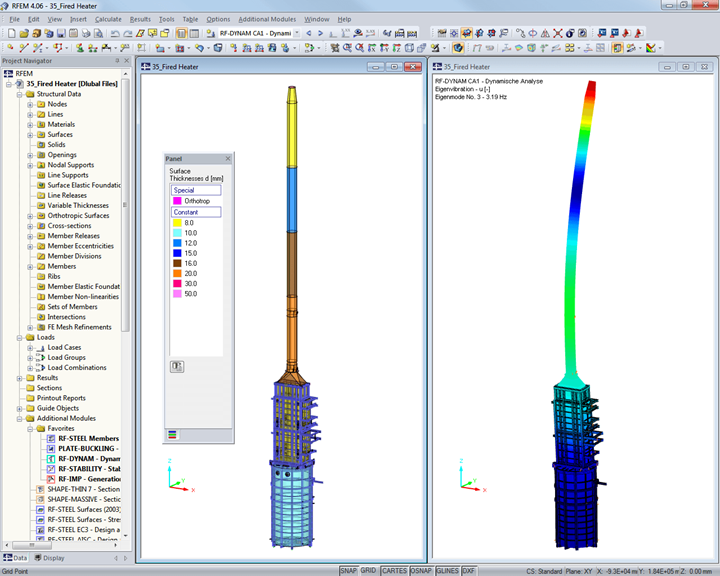

Neben der allgemeinen Spannungsanalyse für die druckbelastete Blechhaut und die Stahlbauprofile erfolgte unter anderem der Stabilitätsnachweis der Stahlprofile und der gesamten Konstruktion. Do przeprowadzenia obszernych analiz stateczności wykorzystano moduł dodatkowy RFEM, który umożliwił przeprowadzenie obliczeń stateczności metodą wartości własnych.
Ponieważ obiekt znajduje się w strefie sejsmicznej 1 i zgodnie z wytycznymi producenta drgania podstawowe powinny leżeć poza określonym zakresem, do analizy drgań wykorzystano moduł RF-DYNAM. Za pomocą FE-BUCKLING sprawdzono dostateczne zabezpieczenie przed wyboczeniem dla obudowy z blachy.
