Permutador de calor

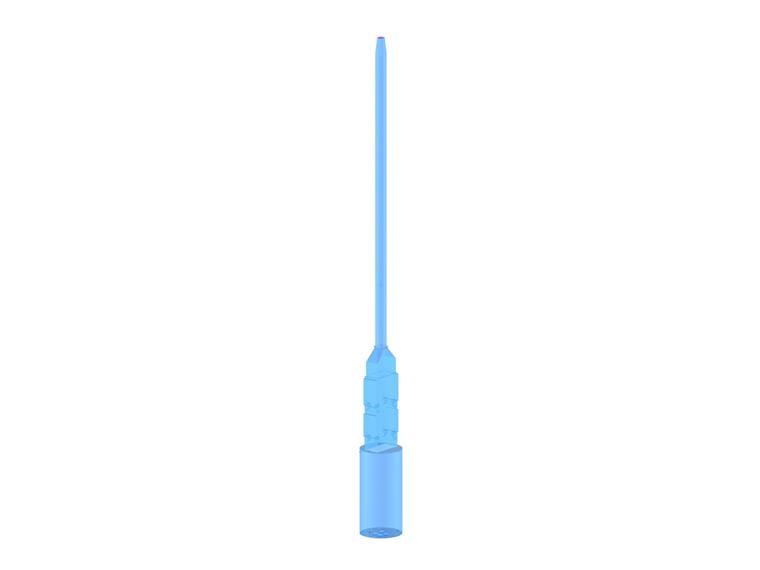

O permutador de calor tem um diâmetro exterior de, aproximadamente, 5,50 m e tem, aproximadamente, 23 m de altura. A chaminé ligada por um cone tem um diâmetro de 1,35 m e uma altura de 37,7 m. A estrutura é sobretudo composta por chapas que na parte inferior foram reforçadas por perfis de aço exteriores. A estrutura é fornecida com um revestimento refratário no interior, mas isso não mantém todo o calor gerado fora do aço. Portanto, a estrutura foi dimensionada para uma temperatura de cálculo de + 65 °C.

Utilização de rígidos fictícios na modelação

As consolas do palco foram ligadas à chaminé em dois níveis. Visto que apenas era suposto serem dimensionadas as chapas de reforço, as barras de consola foram modeladas como "rígidas fictícias". No RFEM, os rígidos fictícios são barras de acoplamento rígidas para as quais as articulações e outras propriedades da barra podem ser definidas.

Verificações de tensões, estabilidade e vibração

Além da análise geral de tensões para o revestimento da chapa sujeita a compressão e os perfis de aço, foi realizada a verificação de estabilidade dos perfis de aço e de toda a estrutura. Para as verificações de estabilidade extensas, foi utilizado o módulo adicional RF-STABILITY para realizar as verificações de estabilidade de acordo com o método dos valores próprios.

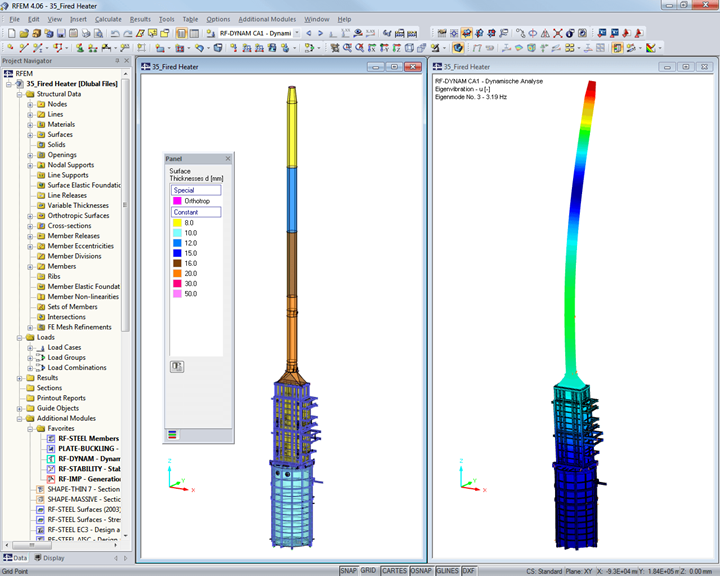

Uma vez que o objeto está localizado na zona sísmica 1 e, de acordo com a orientação do fabricante, a vibração fundamental deve estar fora de um determinado intervalo, foi utilizado o módulo RF-DYNAM para a análise de vibrações. Com o PLATE-BUCKLING, foi verificada a segurança adequada contra encurvadura para a caixa de chapa.
