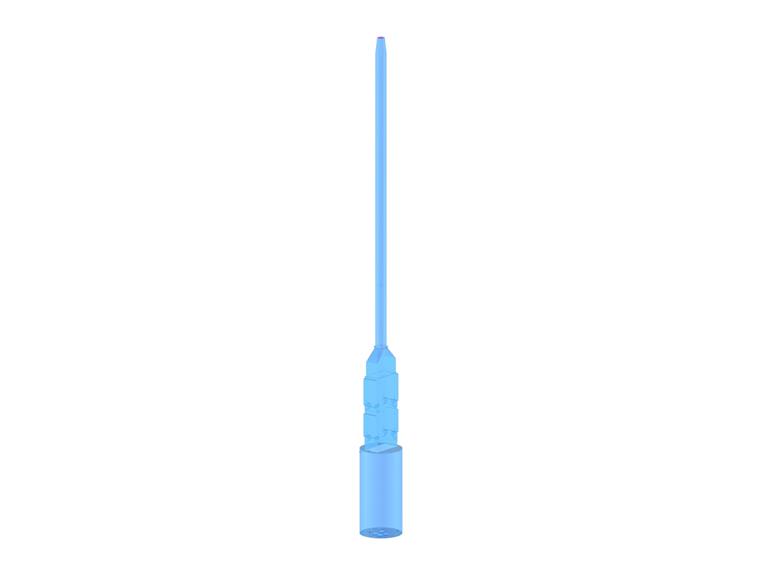

换热器的外径大约为18 m高。 该烟囱的直径为6.4米,高度为123.6米,由圆锥体连接。 结构的主体部分为底部,在底部通过外部钢截面加固。 该结构的内部设有耐火材料衬层,但这并不能阻止所有生成的热量从钢结构带走。 因此,对结构计算温度 +149°F进行了设计。
在建模中使用伪刚度
舞台托架分别连接到烟囱。 但是,由于仅设计了烟囱上的加固板,而不是设计托架,所以托架构件被定义为“虚拟刚度”。 在RFEM中夸张刚度是铰接的杆件构件,可以定义铰和其他构件属性。
应力,稳定性和振动分析
除了对受压钢板面和钢结构截面进行一般应力分析外,还对钢截面和整个结构进行稳定性分析。 在进行稳定性分析时,使用了RFEM附加模块RF-STABILITY按照特征值法进行稳定性验算。

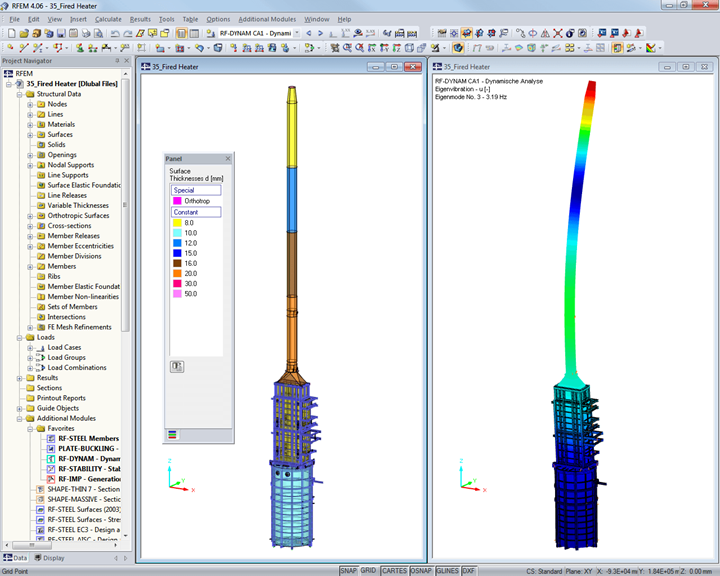

因为对象位于地震分区1中,并且按照制造商的准则,基本振动应该在某个范围之外,所以使用RF-DYNAM模块进行振动分析。 使用了FE-BUCKLING可以对钣金壳体提供足够的抗翘曲保护。
