Drewniana ściana panelowa o grubości typu 'belka'
5 gwiazdek | ||
4 gwiazdki | ||
3 gwiazdki | ||
2 gwiazdki | ||
1 gwiazdka |

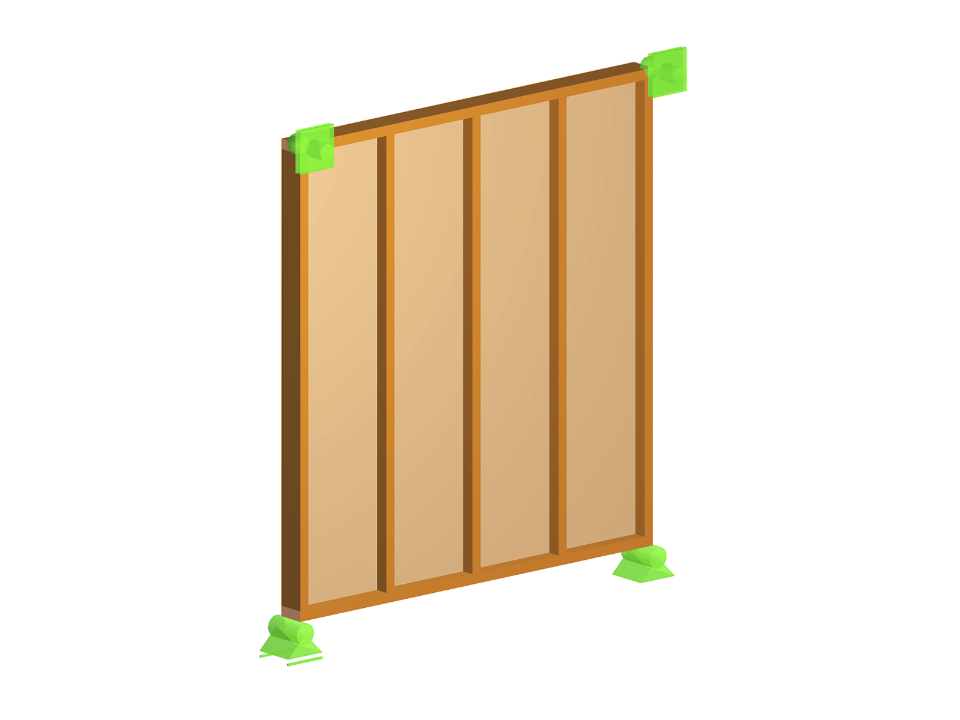

zestaw ściennej szkieletowej konstrukcji drewnianej
Liczba węzłów | 36 |
Liczba linii | 22 |
Liczba prętów | 7 |
Liczba powierzchni | 2 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 2 |
Ilość KO | 1 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,298 t |
Wymiary (metryczne) | 2,560 x 2,750 x 0,087 m |
Wymiary (imperialne) | 8.4 x 9.02 x 0.29 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
W bibliotece materiałów programu RFEM znajdują się sklejki zgodne z amerykańską i kanadyjską normą ANSI/APA PRG 510 Plywood (USA/CAN).
W programie RFEM płyta OSB jest dostępna w USA i Kanadzie. Parametry materiału zaczerpnięto z „Instrukcji projektowania paneli”.
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia. Typ grubości płyty bel jest definiowany za pomocą rozszerzenia Powierzchnie wielowarstwowe.
„Panel belkowy” ma następujące zalety:
- Możliwe jest jednostronne i dwustronne poszycie
- Automatyczne obliczanie połączenia półsztywnego
- Poszycie z deskowania
- Poszycie spięte klamrami
- Poszycie zdefiniowane przez użytkownika
- Przedstawienie w postaci całego geometrycznego obiektu 3D (rama, przewiązanie poprzeczne, słup, poszycie, zszywki) wraz z mimośrodem
- Uwzględnianie otworów za pomocą komórek powierzchni
- Wymiarowanie elementów konstrukcyjnych z wykorzystaniem rozszerzenia Projektowanie konstrukcji drewnianych
- Niezależnie od materiału (np. płyta gipsowo-kartonowa z profilami formowanymi na zimno i płyty gipsowo-włóknowe jako poszycie)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
