Parete del pannello di legno del tipo di spessore 'Pannello di trave'

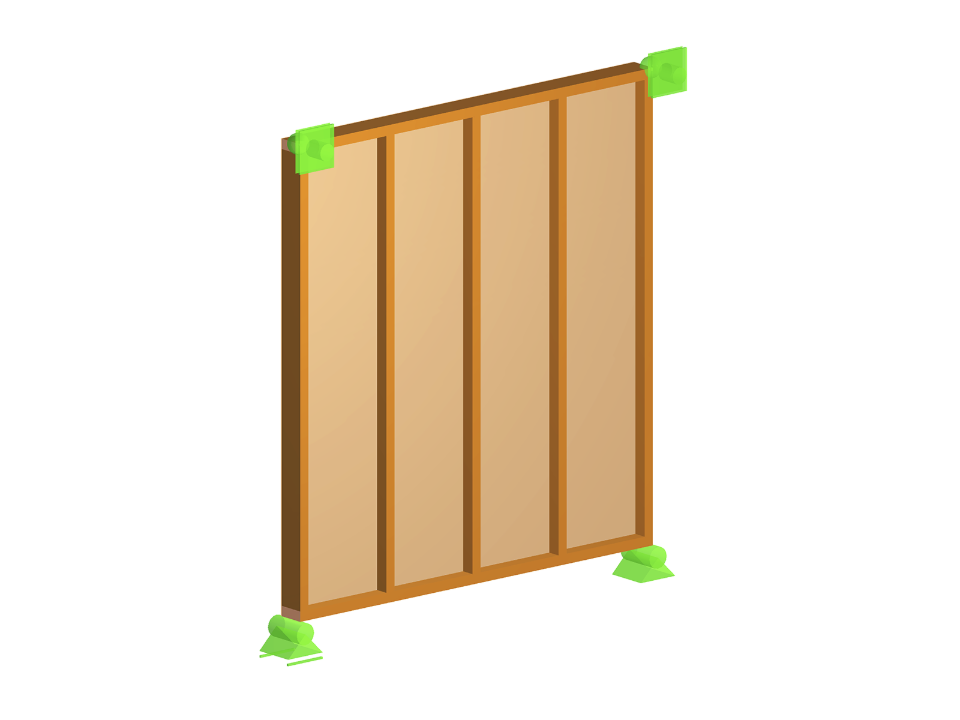

composizione della parete a telaio di legno
Numero di nodi | 36 |
Numero di linee | 22 |
Numero di aste | 7 |
Numero di superfici | 2 |
Numero di solidi | 0 |
Numero di casi di carico | 2 |
Nr. di combinazioni di carico | 1 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,298 t |
Dimensioni (metriche) | 2,560 x 2,750 x 0,087 m |
Dimensioni (imperiali) | 8.4 x 9.02 x 0.29 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
In RFEM, il materiale OSB (oriented strand board) è disponibile per gli Stati Uniti e il Canada. I parametri del materiale sono presi dal "Manuale delle specifiche di progetto del pannello".
Utilizzando il tipo di spessore "Pannello di travi", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento. Il tipo di spessore della piastra della trave è definito utilizzando l'add-on Superfici multistrato.
Un "pannello di travi" offre i seguenti vantaggi:
- È possibile la guaina su un lato e su entrambi i lati
- Calcolo automatico di un accoppiamento semirigido
- Guaina bordata
- Guaina pinzata
- Guaina definita dall'utente
- Rappresentazione come un oggetto geometrico 3D completo (telaio, tirante trasversale, colonna, lamiera, punti metallici), compresa l'eccentricità
- Considerando le aperture tramite celle di superficie
- Verifica degli elementi strutturali utilizzando l'add-on Verifica legno
- Indipendente dal materiale (ad esempio, cartongesso con sezioni piegate a freddo e pannelli di fibra di gesso come rivestimento)
Tra gli altri, nella libreria delle strutture a strati sono disponibili i seguenti produttori di legno a strati incrociati:
- Binderholz (USA)
- KLH (USA, CAN)
- Calle buck (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Stirling strutturale
- Sovrastrutture elencate in Lignatec Edition 32 "Legno lamellare a strati incrociati di produzione svizzera".
Importando una struttura dalla libreria delle strutture a strati, tutti i parametri rilevanti vengono adottati automaticamente. La libreria è continuamente aggiornata.
Vorresti calcolare travi curve (ad esempio, in legno lamellare incollato)? A questo scopo, è possibile utilizzare varie distribuzioni di sezioni per aste:
- Curvo
- Trave centinata con altezza costante
- Trave centinata con altezza variabile
- Trave di pesce | Parabolico
