Model ten został wykorzystany w webinarium Analiza stateczności i odkształceń (7 stopni swobody) w programie RFEM 6.

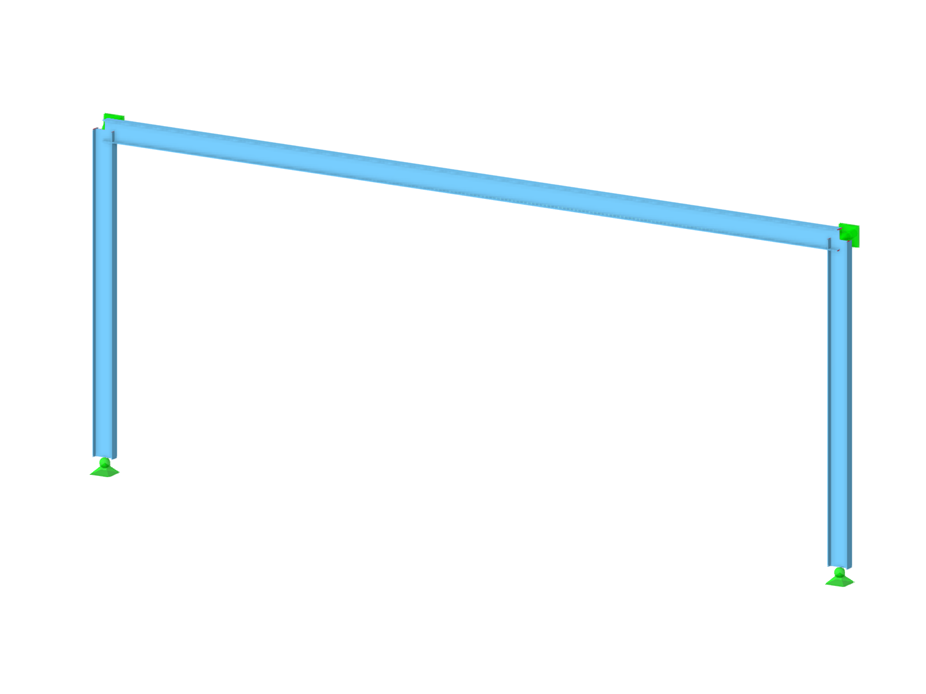

Rama stalowa 2D
Liczba węzłów | 4 |
Liczba linii | 3 |
Liczba prętów | 3 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 1,790 t |
Wymiary (metryczne) | 15,000 x 6,000 x 0,000 m |
Wymiary (imperialne) | 49.21 x 19.69 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
