Tutaj można pobrać model ramy dwuprzegubowej i otworzyć go w programie RFEM do analizy statyczno-wytrzymałościowej.
Model ten jest używany w bezpłatnym webinarium "Analiza stateczności i uwzględnienie skręcania skrępowanego (7 stopni swobody) w programie RFEM 6" z 17 marca 2022 (w języku angielskim, 15 marca 2022 w języku niemieckim).
Model wykorzystany w

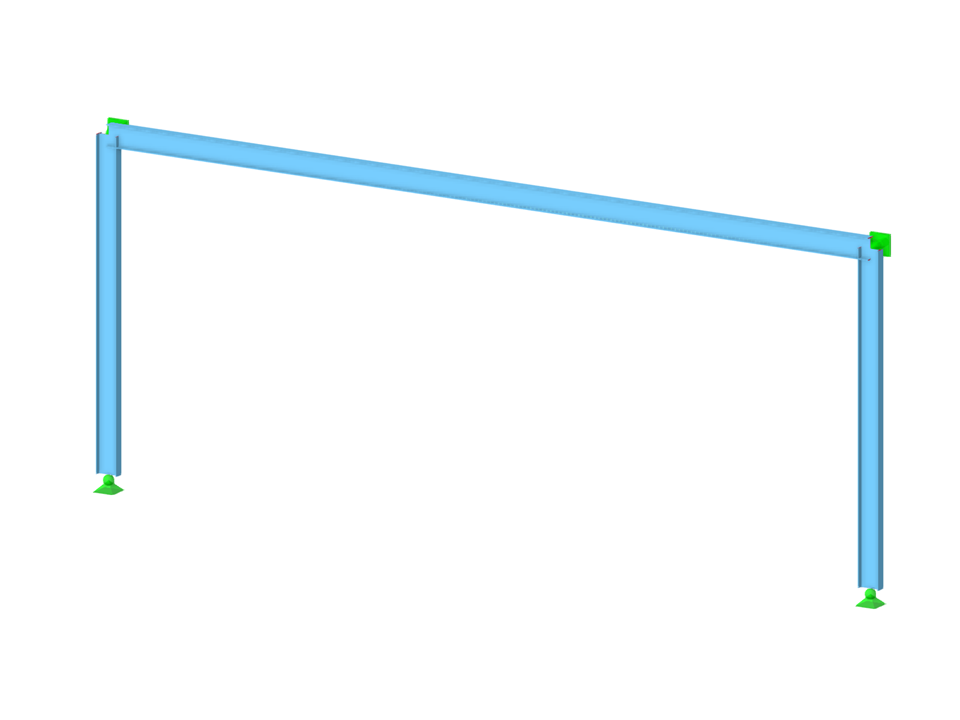

Rama dwuprzegubowa
| Liczba węzłów | 4 |
| Liczba linii | 3 |
| Liczba prętów | 3 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 1,790 t |
| Wymiary (metryczne) | 15,000 x 6,000 x 0,000 m |
| Wymiary (imperialne) | 49.21 x 19.69 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
