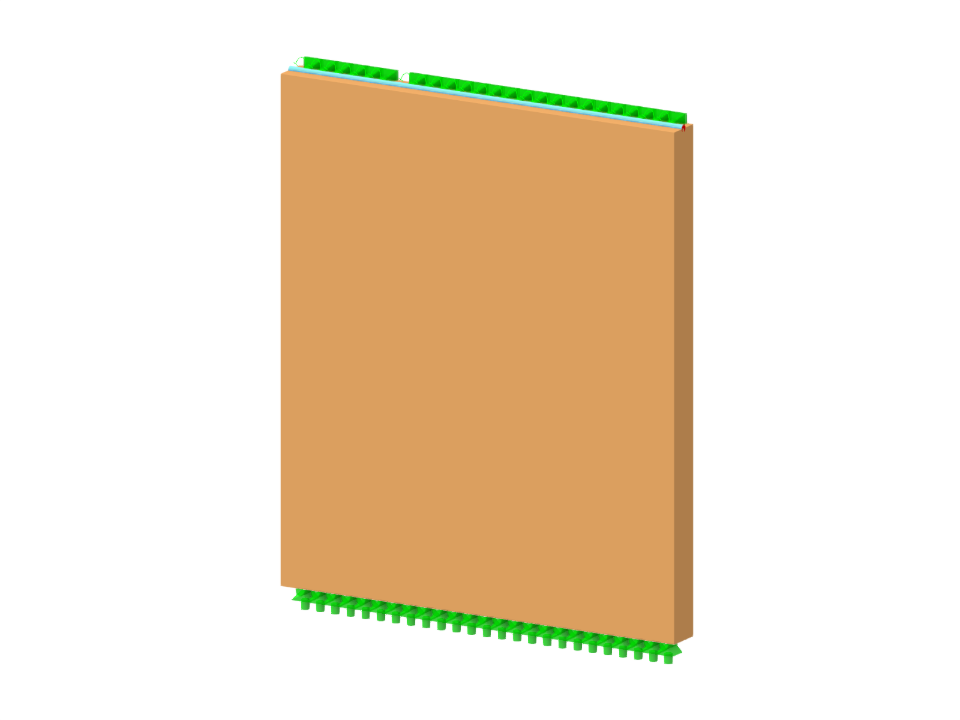

Ściana murowana z obciążeniem ścinającym
Model wykorzystany w
Ściana murowana
Liczba węzłów | 5 |
Liczba linii | 5 |
Liczba prętów | 2 |
Liczba powierzchni | 1 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 2 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 2,519 t |
Wymiary (metryczne) | 3,000 x 3,500 x 0,000 m |
Wymiary (imperialne) | 9.84 x 11.48 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
