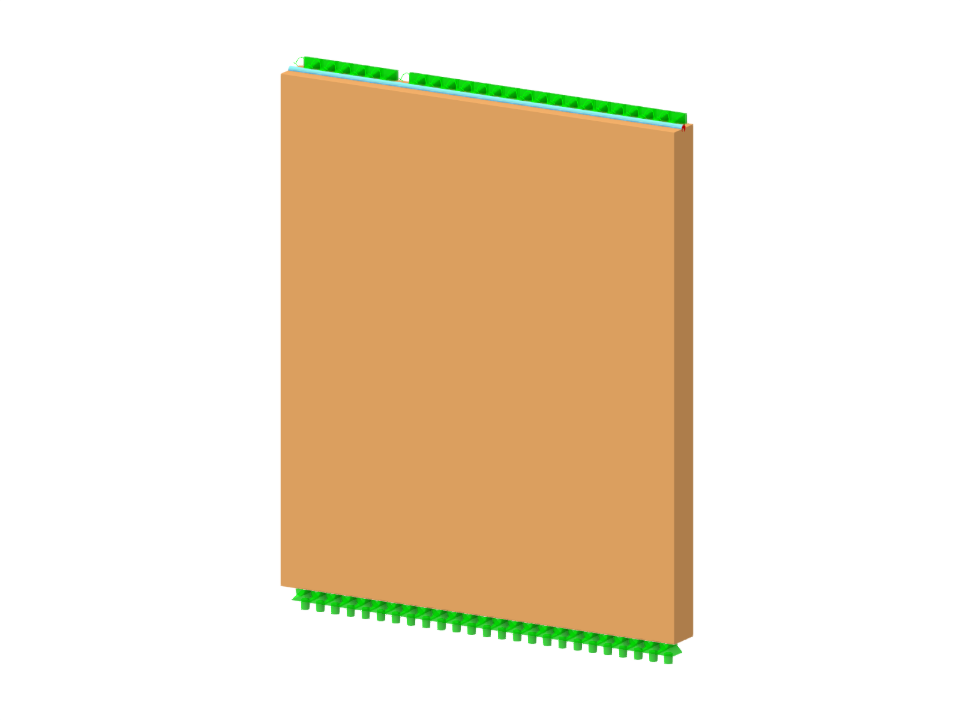

Zděná stěna se smykovým zatížením
stěna
Počet uzlů | 5 |
Počet linií | 5 |
Počet prutů | 2 |
Počet ploch | 1 |
Počet těles | 0 |
Počet zatěžovacích stavů | 4 |
Počet kombinací zatížení | 2 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 2,519 t |
Rozměry (metrické) | 3,000 x 3,500 x 0,000 m |
Rozměry (imperiální) | 9.84 x 11.48 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
