Parametryzacja stalowej ściany oporowej, w tym parametryzacja stałych sprężystości gruntu.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

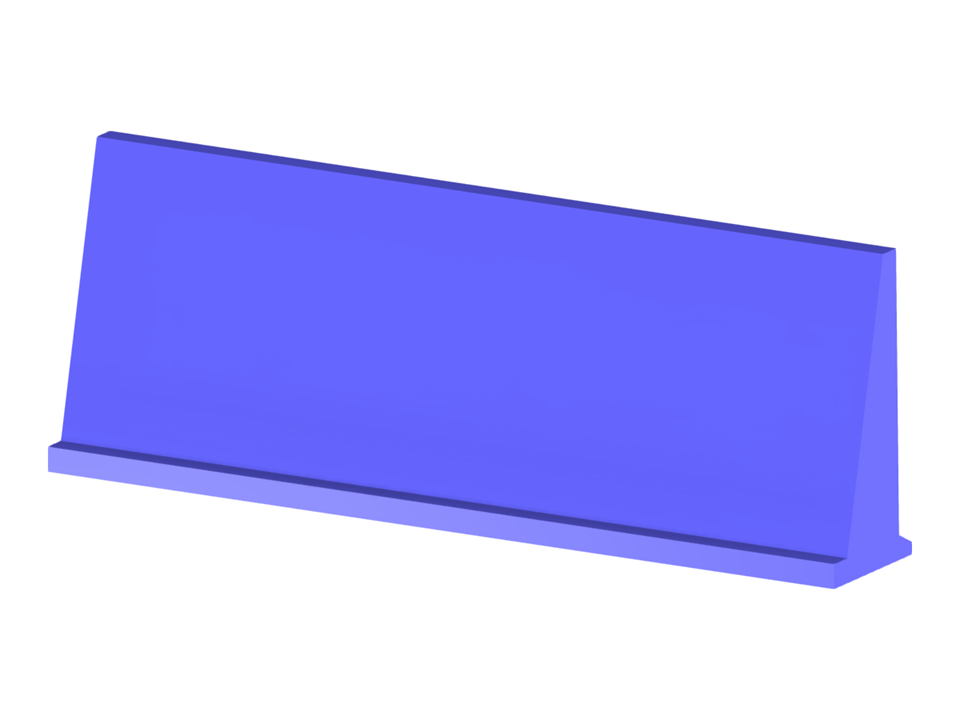

Mur oporowy
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 17 |
| Liczba linii | 24 |
| Liczba prętów | 0 |
| Liczba powierzchni | 10 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 75,831 t |
| Wymiary (metryczne) | 7,000 x 2,500 x 1,200 m |
| Wymiary (imperialne) | 22.97 x 8.2 x 3.94 feet |
