Параметризация стальной подпорной стены, включая параметризацию упругих констант грунта.
Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

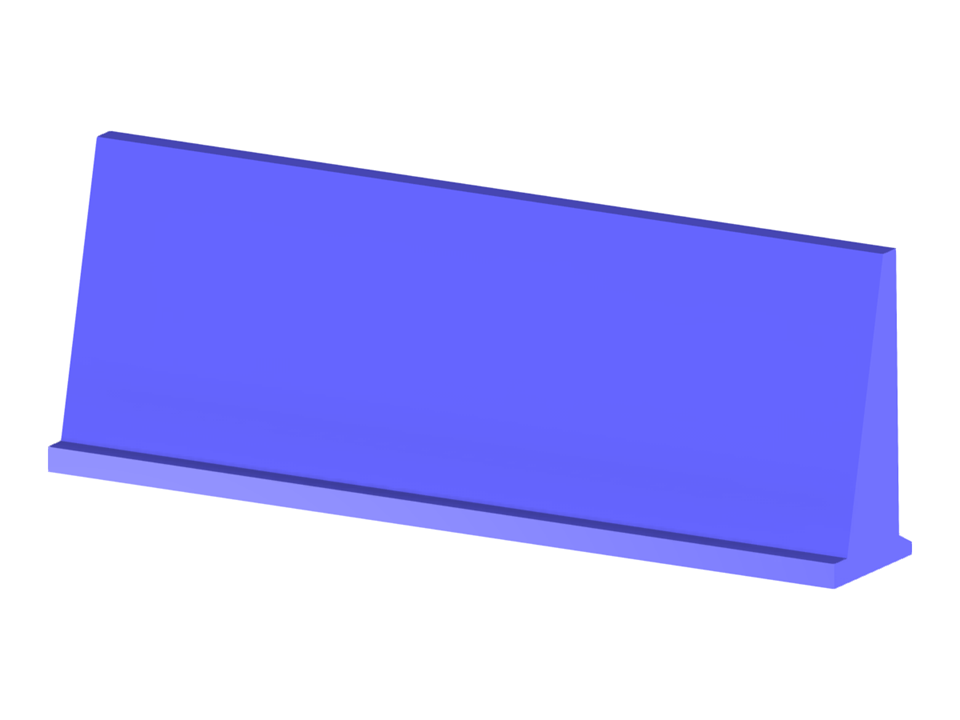

Подпорная стена
Параметры блока можно редактировать динамически | |
Количество узлов | 17 |
Количество линий | 24 |
Количество стержней | 0 |
Количество поверхностей | 10 |
Количество тел | 1 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 75,831 t |
Размеры (метрические) | 7,000 x 2,500 x 1,200 m |
Размеры (имперские) | 22.97 x 8.2 x 3.94 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
