Instrukcja online programu RFEM | Powierzchnie

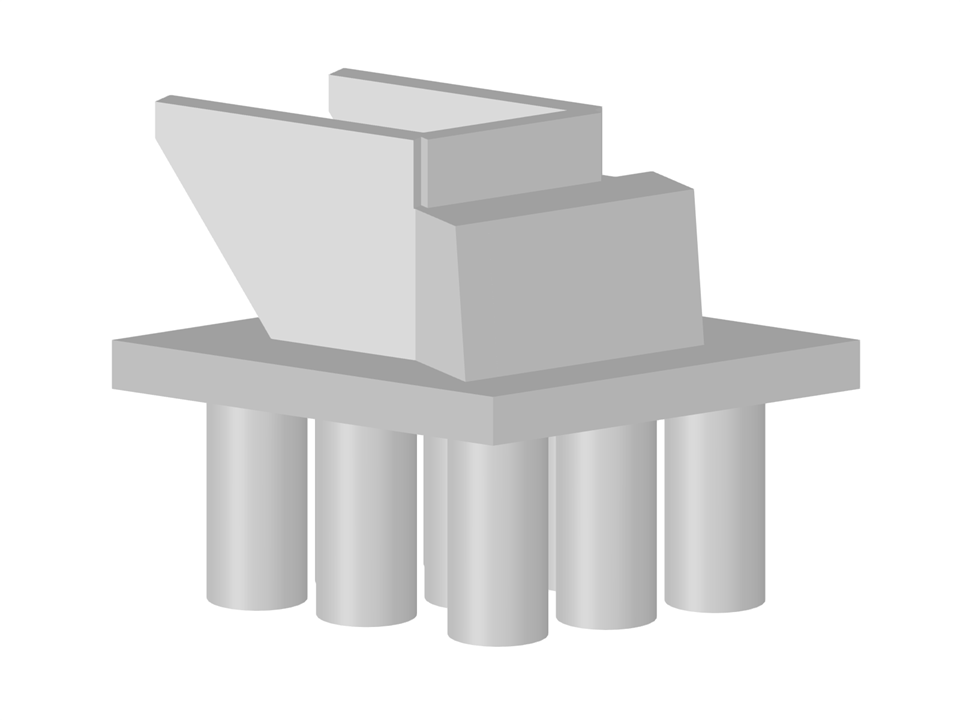

Model w RFEM betonowego przyczółka mostowego | © GRBV Ingenieure im Bauwesen GmbH & Co
przyczółek
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 86 |
| Liczba linii | 83 |
| Liczba prętów | 30 |
| Liczba powierzchni | 7 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 14 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 5 |
| Ciężar całkowity | 350,180 t |
| Wymiary (metryczne) | 12,806 x 9,800 x 7,400 m |
