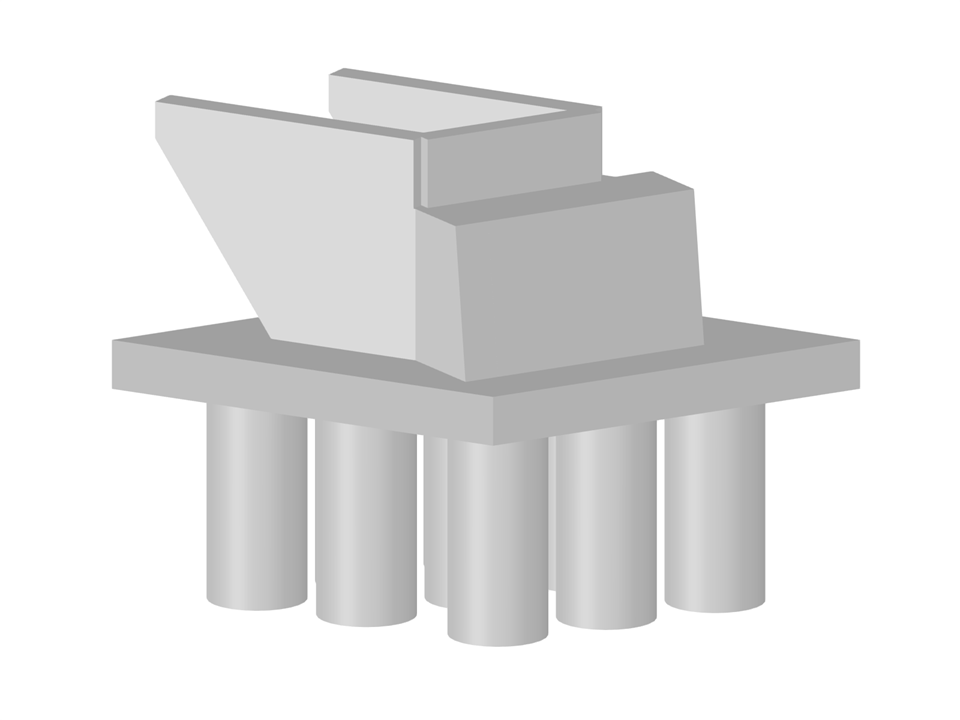

Modelo de RFEM del estribo de puente de hormigón | © GRBV Ingenieure im Bauwesen GmbH & Co.KG
estribo
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 86 |
| Número de líneas | 83 |
| Número de barras | 30 |
| Número de superficies | 7 |
| Número de sólidos | 0 |
| Número de casos de carga | 14 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 5 |
| Peso completo | 350,180 t |
| Dimensiones (métricas) | 12,806 x 9,800 x 7,400 m |
| Dimensiones (imperiales) | 42.01 x 32.15 x 24.28 feet |
2024-08-01
