FAQ 005406 | Automatyczne generowanie stref

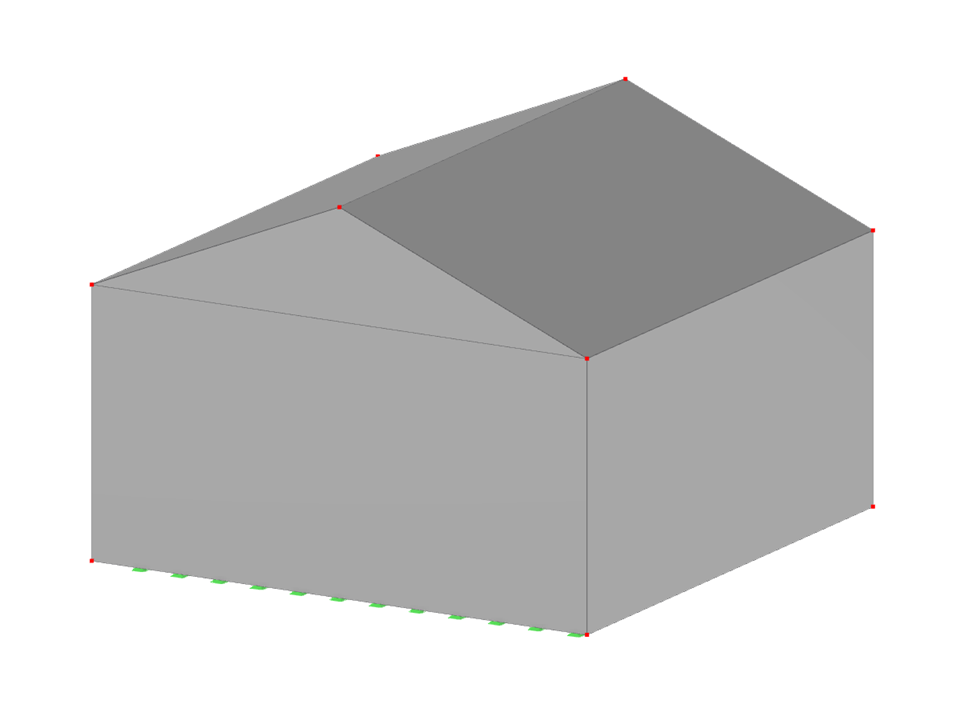

Dom z dachem dwuspadowym
Liczba węzłów | 10 |
Liczba linii | 17 |
Liczba prętów | 0 |
Liczba powierzchni | 9 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 2 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 214,475 t |
Wymiary (metryczne) | 10,000 x 7,071 x 10,000 m |
Wymiary (imperialne) | 32.81 x 23.2 x 32.81 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
