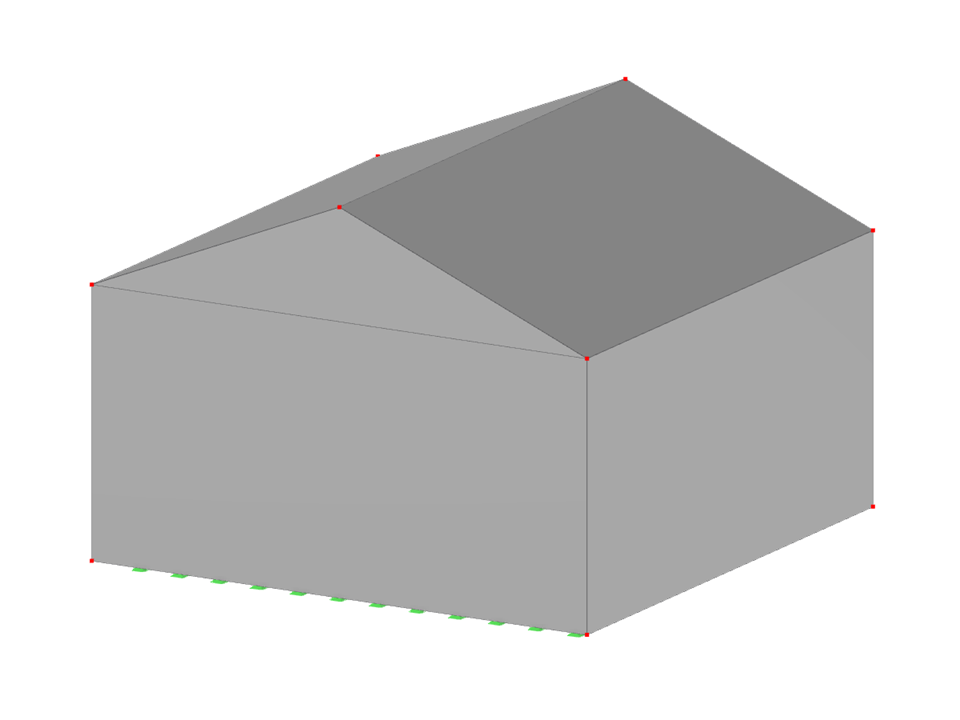

Дом с двускатной кровлей
Количество узлов | 10 |
Количество линий | 17 |
Количество стержней | 0 |
Количество поверхностей | 9 |
Количество тел | 0 |
Количество загружений | 2 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 214,475 t |
Размеры (метрические) | 10,000 x 7,071 x 10,000 m |
Размеры (имперские) | 32.81 x 23.2 x 32.81 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
