Przekrój geologiczny zawierający kontur przegrody z importu DXF i wytłaczane bryły gruntowe 3D

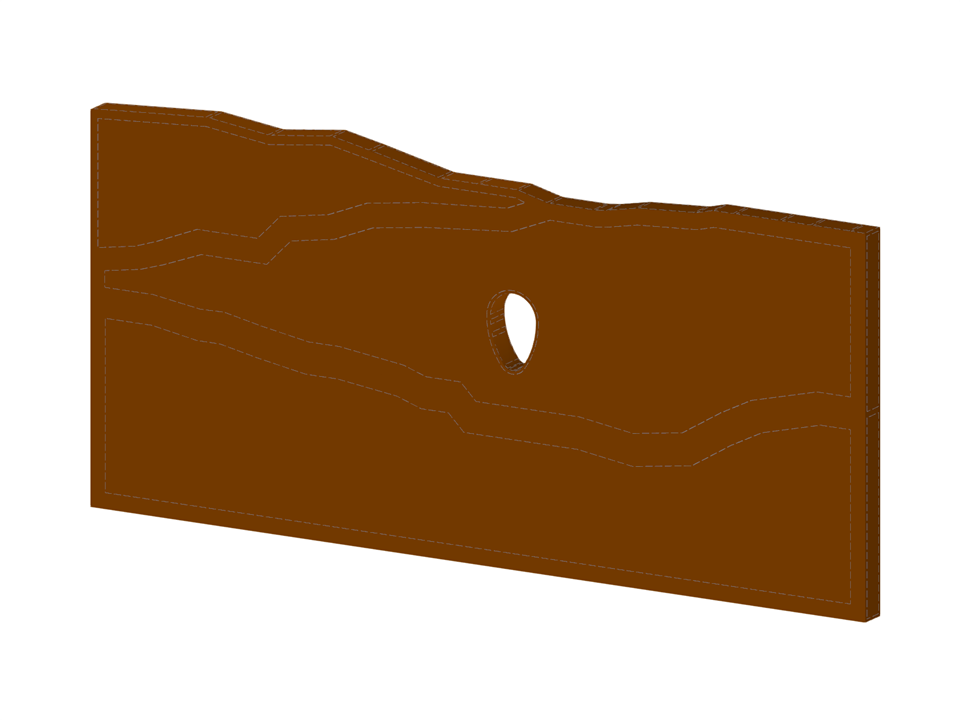

Przekrój geologiczny z przejściem
Liczba węzłów | 129 |
Liczba linii | 199 |
Liczba prętów | 0 |
Liczba powierzchni | 72 |
Ilość brył | 3 |
Ilość przypadków obciążenia | 2 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 768,996 t |
Wymiary (metryczne) | 45,100 x 21,250 x 1,100 m |
Wymiary (imperialne) | 147.97 x 69.72 x 3.61 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
