Geologický řez včetně kontury kultivátoru z importu DXF a vytlačených 3D půdních těles

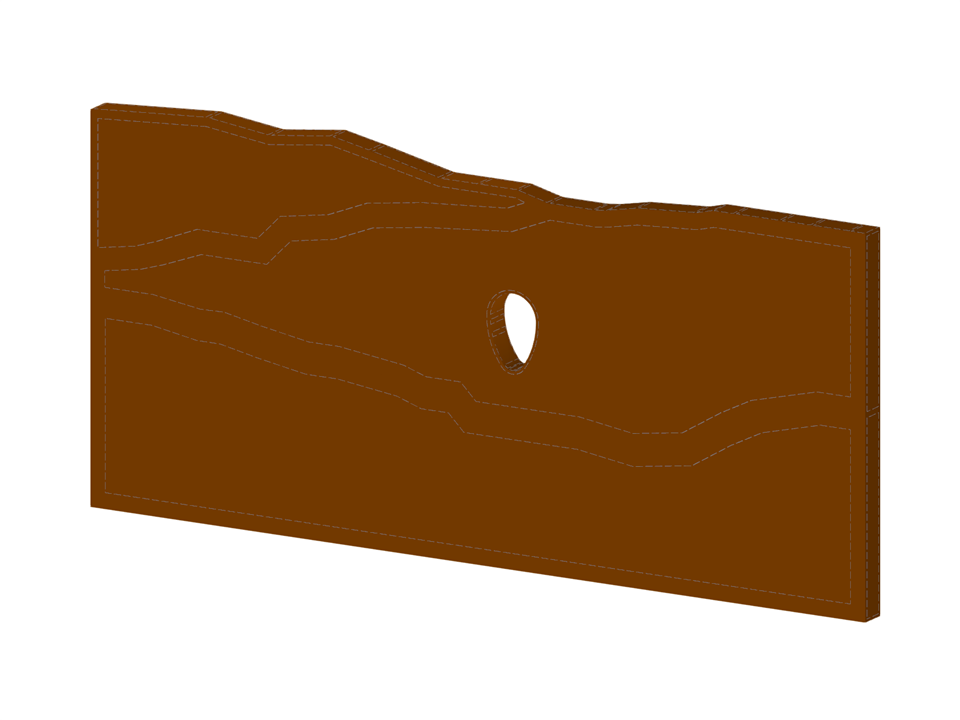

Geologický řez s průjezdem
Počet uzlů | 129 |
Počet linií | 199 |
Počet prutů | 0 |
Počet ploch | 72 |
Počet těles | 3 |
Počet zatěžovacích stavů | 2 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 768,996 t |
Rozměry (metrické) | 45,100 x 21,250 x 1,100 m |
Rozměry (imperiální) | 147.97 x 69.72 x 3.61 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![Konstrukce a půdní masiv](/cs/webimage/032040/3330218/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Model](/cs/webimage/031979/3328915/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
Způsob, jak použít údaje získané z terénních zkoušek v addonu a jak použít charakteristiky ze zemních sond pro stanovení požadovaných půdních masivů byl popsán v článku databáze znalostí „Vytvoření tělesa podloží ze zemních sond v programu RFEM 6“. V tomto příspěvku budeme pokračovat popisem postupu výpočtu sedání a tlaků v základové spáře železobetonové budovy.
![Aktivace addonu Geotechnická analýza](/cs/webimage/031006/3300881/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Model KP ocelového spoje](/cs/webimage/052000/4028239/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![Funkce 002795 | Materiálový „Hoek-Braunův“ model pro geotechnickou analýzu](/cs/webimage/048218/3775626/2024-03-20_HB-1.png?mw=512&hash=bc86d8f8dcc1cdff04725bc845630ad3945a18b2)
V addonu Geotechnická analýza máte k dispozici materiálový „Hoek-Braunův“ model. Model znázorňuje lineárně-elastické ideálně-plastické chování materiálu. Jeho nelineární kritérium pevnosti je nejběžnějším kritériem porušení u hornin a skalního podloží.
Parametry materiálu lze zadat
- přímo v parametrech horniny anebo
- klasifikací GSI.
popsaný.
Weiterführende Informationen zu diesem Materialmodell und der Definition der Eingabe in RFEM finden Sie im entsprechenden Kapitel im Online-Handbuch für das Add-On Geotechnische Analyse: Model Hoek-Brown .
![Výpočtový diagram](/cs/webimage/032596/3342772/diagram.png?mw=512&hash=6a3197e561482860ce0de8f93bd0d9df22c9c3f5)
Jste připraveni na vyhodnocení? K tomu vám slouží výpočtové diagramy, které znázorňují průběh určitého výsledku při výpočtu.
Přiřazení svislé a vodorovné osy diagramu výpočtu můžete libovolně definovat. Můžete tak například zobrazit průběh sedání určitého uzlu v závislosti na zatížení
![Výstupní protokol s grafikou výsledků napětí](/cs/webimage/032590/3342486/printout_report.png?mw=512&hash=56f821d9133c263062c522bc9c6cb487f0d73c8e)
Vaše data jsou vždy zdokumentována ve vícejazyčném tiskovém protokolu. Obsah můžete kdykoli upravit a uložit jako šablonu. Také obrázky, texty, vzorce v MathML a dokumenty PDF můžete do protokolu vložit jen na několik kliknutí.
![Materiálové modely podloží](/cs/webimage/032309/3379367/32309_EN.png?mw=512&hash=9ee42caa2642d66d141bcaa5a26fdadfb0337cf4)
Chcete modelovat a analyzovat chování půdního tělesa? Za tímto účelem byly v programu RFEM implementovány speciální vhodné materiálové modely.
K dispozici máte modifikovaný Mohrův-Coulombův model s lineárně elastickým ideálně plastickým modelem a nelineárně elastický model s edometrickou závislostí napětí a přetvoření. Mezní kritérium, které popisuje přechod z pružné oblasti do oblasti plastického tečení, se stanoví podle Mohra-Coulomba.
