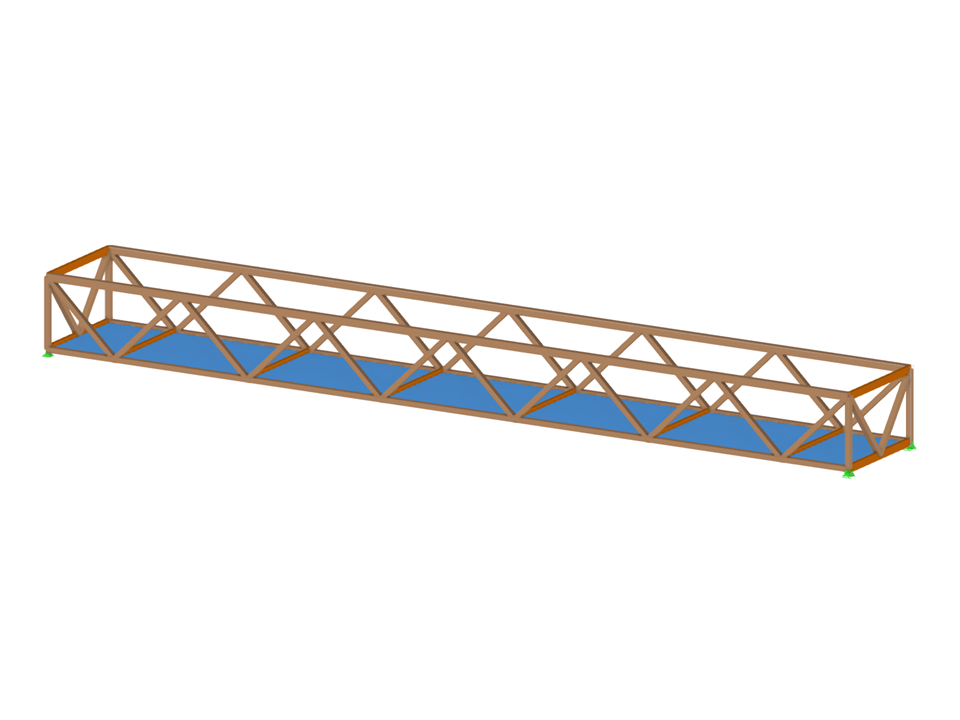

Kratownica składająca się z dwóch kratownic i poprzecznic.
Model wykorzystany w
Przestrzenna kratownica
| Liczba węzłów | 32 |
| Liczba linii | 70 |
| Liczba prętów | 68 |
| Liczba powierzchni | 1 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 9 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 7,388 t |
| Wymiary (metryczne) | 30,300 x 2,460 x 4,000 m |
| Wymiary (imperialne) | 99.41 x 8.07 x 13.12 feet |
