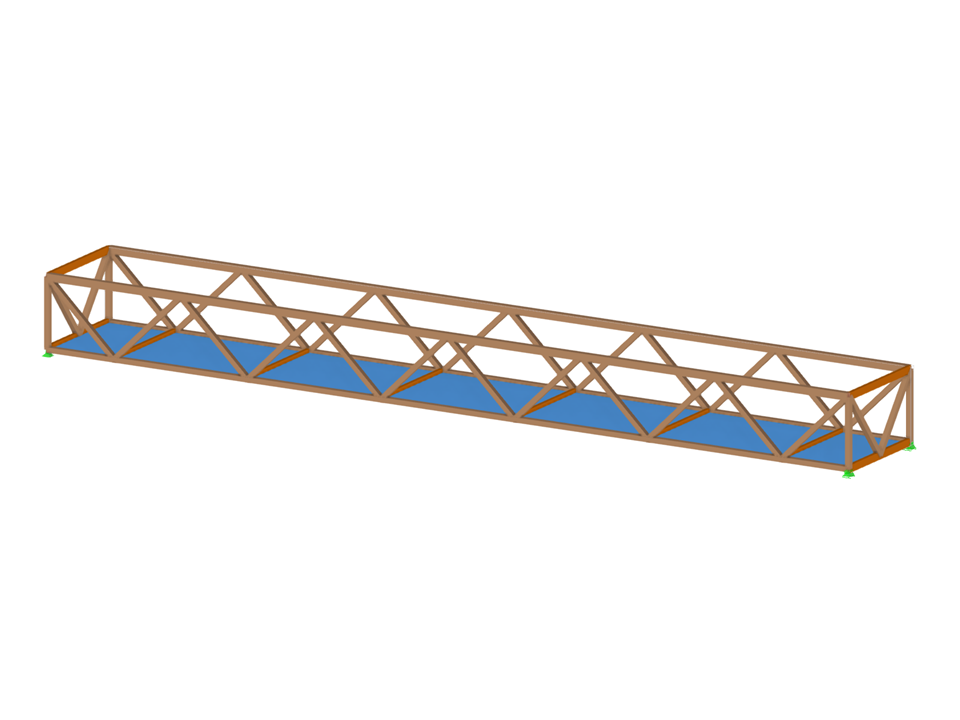

Ferme composée de deux fermes et de traverses.
Treillis
Nombre de nœuds | 32 |
Nombre de lignes | 70 |
Nombre de barres | 68 |
Nombre de surfaces | 1 |
Nombre de solides | 0 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 9 |
Nombre de combinaisons de résultats | 0 |
Poids total | 7,388 t |
Dimensions (métrique) | 30,300 x 2,460 x 4,000 m |
Dimensions (impériales) | 99.41 x 8.07 x 13.12 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Dans l'onglet « Flèche et appuis de calcul » sous « Modifier la barre », les barres peuvent être clairement segmentées à l'aide de fenêtres d'entrée optimisées. Selon les appuis, les limites de déformation pour les poutres en porte-à-faux et à travée simple sont utilisées automatiquement.
En définissant l'appui de calcul dans la direction correspondante au début et à la fin de la barre et aux nœuds intermédiaires, le programme reconnaît automatiquement les segments et les longueurs de segment auxquels la déformation admissible est liée. Il reconnaît également automatiquement s'il s'agit d'une poutre ou d'un porte-à-faux à l'aide des appuis de calcul définis. L'attribution manuelle, comme dans les versions précédentes (RFEM 5), n'est plus nécessaire.
L'option « Longueurs définies par l'utilisateur » permet de modifier les longueurs de référence dans le tableau. La longueur de segment correspondante est toujours utilisée par défaut. Si la longueur de référence diffère de la longueur du segment (par exemple, dans le cas de barres courbes), elle peut être ajustée.
Les panneaux OSB sont disponibles pour les États-Unis et le Canada dans RFEM. Les paramètres de matériau sont tirés du manuel « Panel Design Specification » (spécification pour la vérification de panneau).
Avec le type d’épaisseur « Ossature bois », vous pouvez modéliser des ossatures bois en 3D. Il suffit de définir la géométrie de la surface et les éléments du panneau en bois sont générés via une structure barre-surface interne, y compris la simulation de la flexibilité de l’assemblage. Le type d'épaisseur de la plaque de poutre est défini à l'aide du module complémentaire Surfaces multicouches.
Une « ossature bois » vous offre les avantages suivants :
- Possibilité d’un panneau de contreventement sur une ou deux faces
- Calcul automatique du couplage semi-rigide
- Panneau cloué
- Panneau agrafé
- Raideur définie par l’utilisateur
- Représentation sous forme d'objet géométrique 3D complet (lisse haute, lisse basse, montants, panneau, fixations), y compris les excentrements
- Considération des ouvertures via des cellules de surface
- Vérification des éléments structuraux à l’aide du module complémentaire Vérification du bois
- Indépendamment du matériau (par exemple, une cloison sèche avec des profilés formés à froid et des plaques de fibres-gypse)
Vous avez la possibilité d'effectuer une vérification de la résistance au feu des surfaces à l'aide de la méthode de la section réduite. La réduction est appliquée sur l'épaisseur de la surface. Les vérifications peuvent être effectuées pour tous les matériaux bois admis pour le calcul.
Pour le bois lamellé-croisé, en fonction du type de colle, vous pouvez choisir si la couche carbonisée peut tomber et si une combustion accrue peut être attendue entre les couches.
