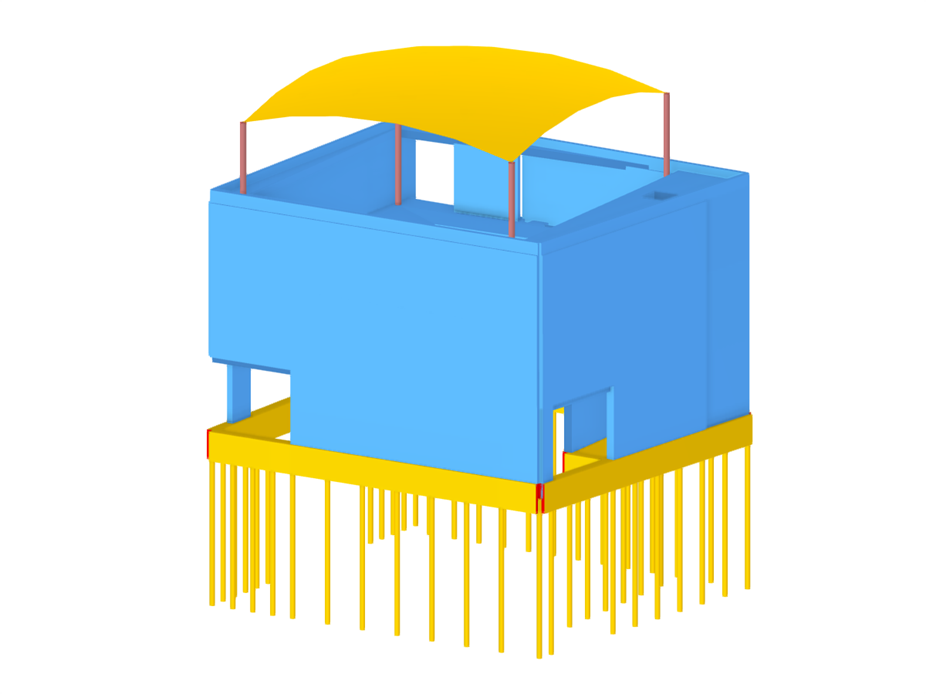

Model 3D konstrukcji stalowej i żelbetowej w RFEM | © Baumruck + Oswald
Żelbetowa konstrukcja synagogi z kopułą wykonaną z drewna klejonego krzyżowo
Liczba węzłów | 318 |
Liczba linii | 382 |
Liczba prętów | 114 |
Liczba powierzchni | 59 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 34 |
Liczba kombinacji wyników | 4 |
Ciężar całkowity | 886,685 t |
Wymiary (metryczne) | 16,932 x 20,550 x 15,434 m |
Wymiary (imperialne) | 55.55 x 67.42 x 50.64 feet |
