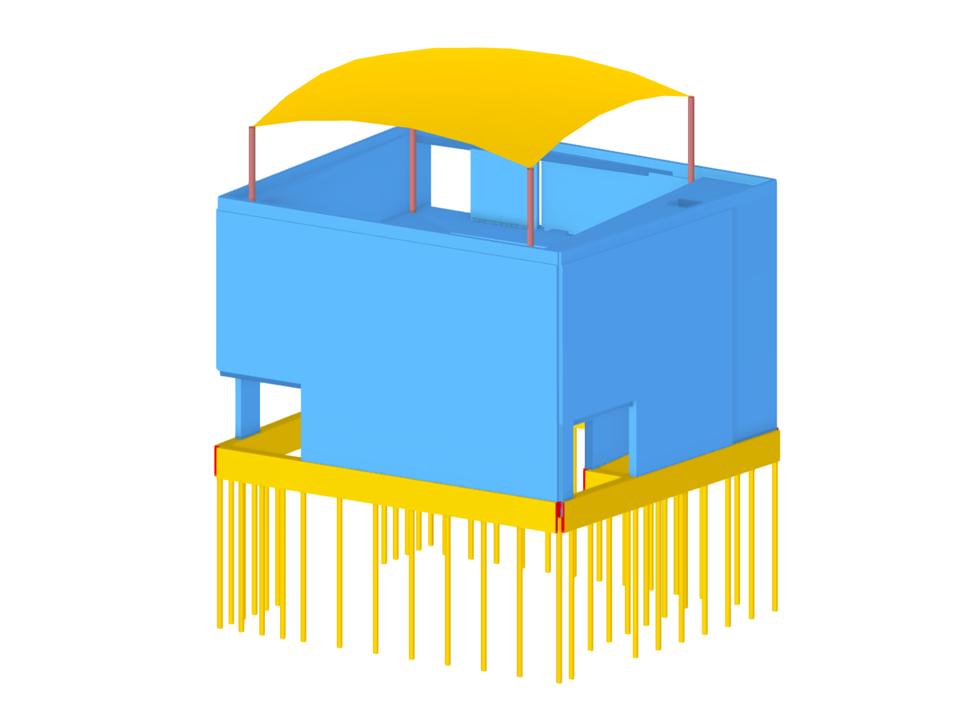

Modèle 3D de la structure acier et béton armé dans RFEM | © Baumruck + Oswald
Structure en béton armé de la synagogue avec dôme en bois lamellé-croisé
Nombre de nœuds | 318 |
Nombre de lignes | 382 |
Nombre de barres | 114 |
Nombre de surfaces | 59 |
Nombre de solides | 0 |
Nombre de cas de charge | 4 |
Nombre de combinaisons de charges | 34 |
Nombre de combinaisons de résultats | 4 |
Poids total | 886,685 t |
Dimensions (métrique) | 16,932 x 20,550 x 15,434 m |
Dimensions (impériales) | 55.55 x 67.42 x 50.64 feet |
