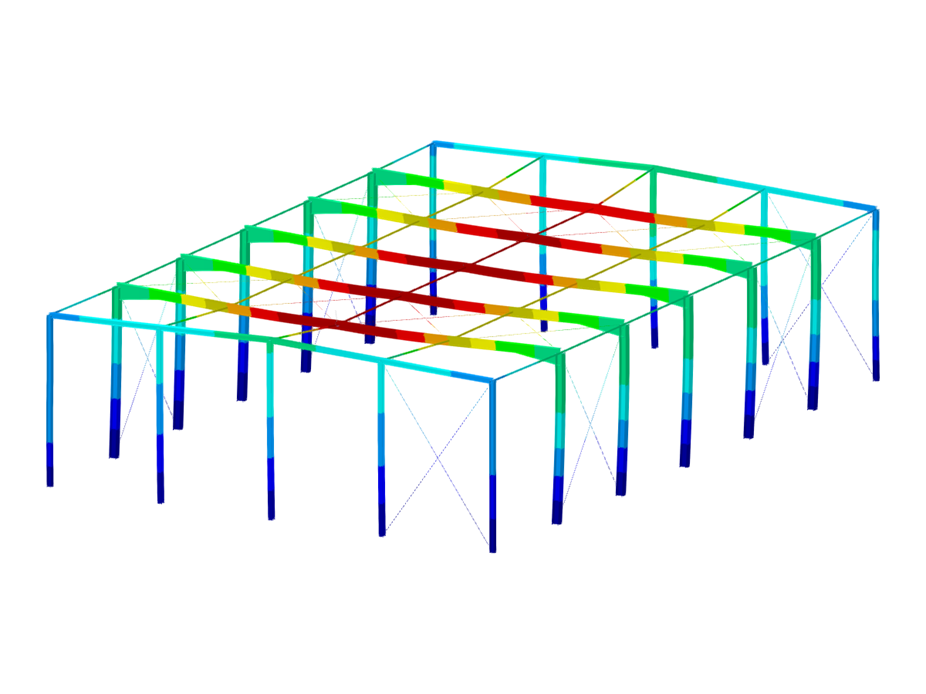

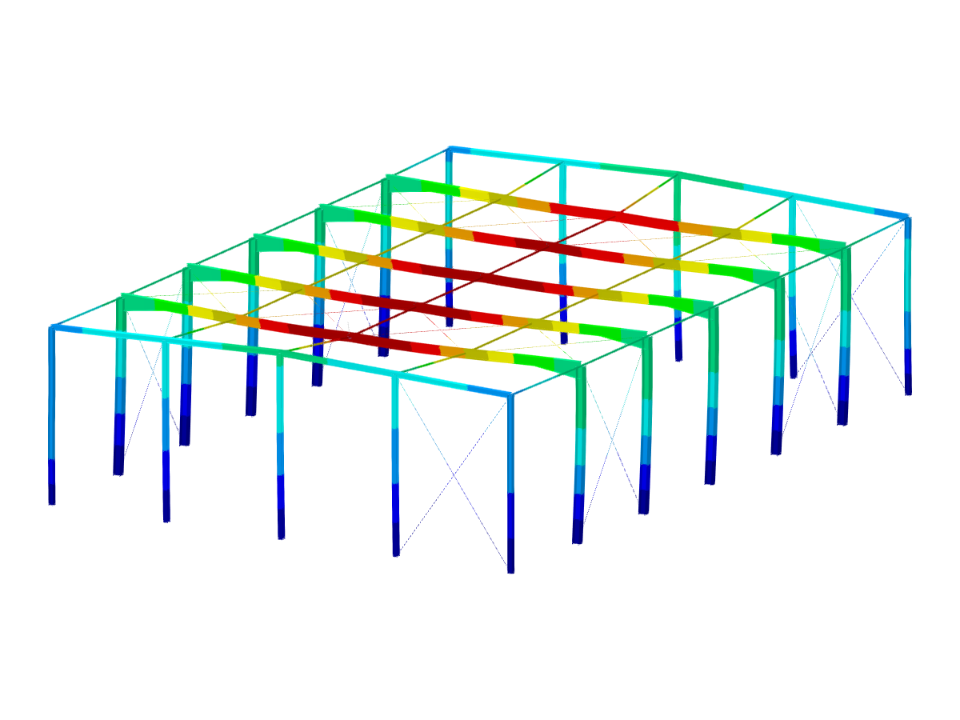

Hala stalowa 3D do webinarium dotyczącego analizy stateczności konstrukcji oraz analizy z uwzględnieniem 7DOF.
Model wykorzystany w
Hala stalowa 3D
| Liczba węzłów | 65 |
| Liczba linii | 116 |
| Liczba prętów | 116 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 5 |
| Ilość KO | 10 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 17,982 t |
| Wymiary (metryczne) | 20,000 x 7,349 x 30,000 m |
| Wymiary (imperialne) | 65.62 x 24.11 x 98.43 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
