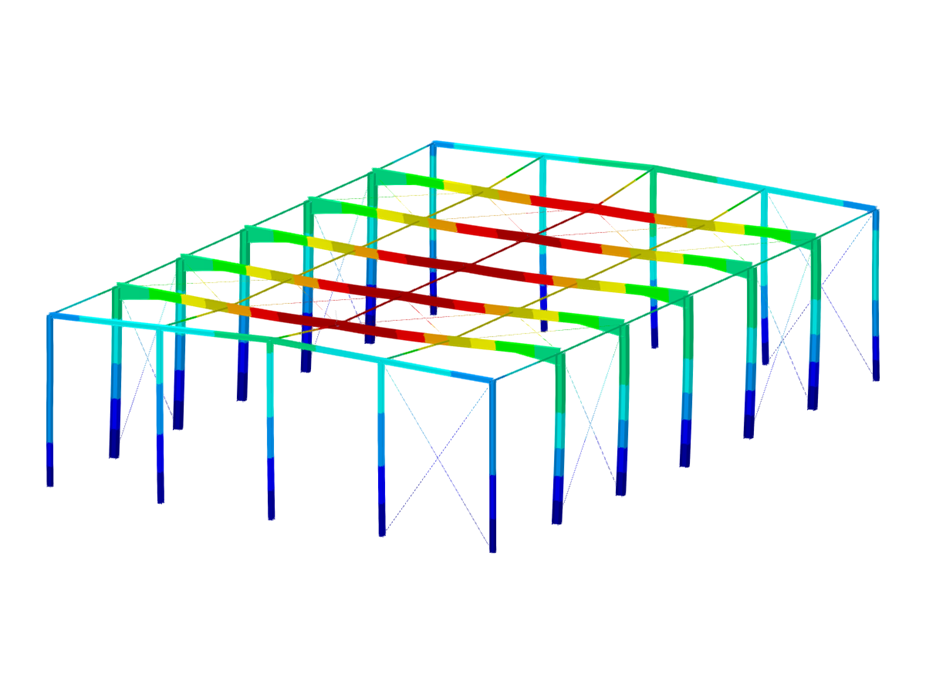

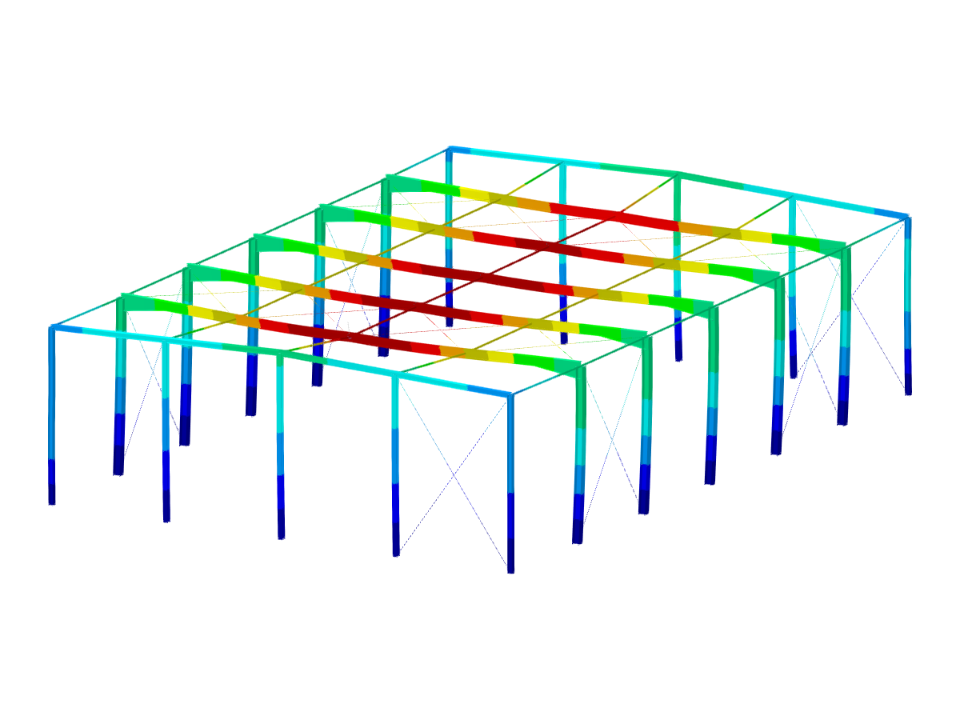

3D ocelová hala
| Počet uzlů | 65 |
| Počet linií | 116 |
| Počet prutů | 116 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 5 |
| Počet kombinací zatížení | 10 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 17,982 t |
| Rozměry (metrické) | 20,000 x 7,349 x 30,000 m |
| Rozměry (imperiální) | 65.62 x 24.11 x 98.43 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
