Jest to model, w którym belki leżą jedna na drugiej, ale nie są ze sobą sztywno połączone. W przypadku obciążeń podnoszących węzeł zostanie zwolniony, jeżeli zdefiniowano zwolnienie dla siły tnącej w kierunku uz o działaniu nieliniowym.

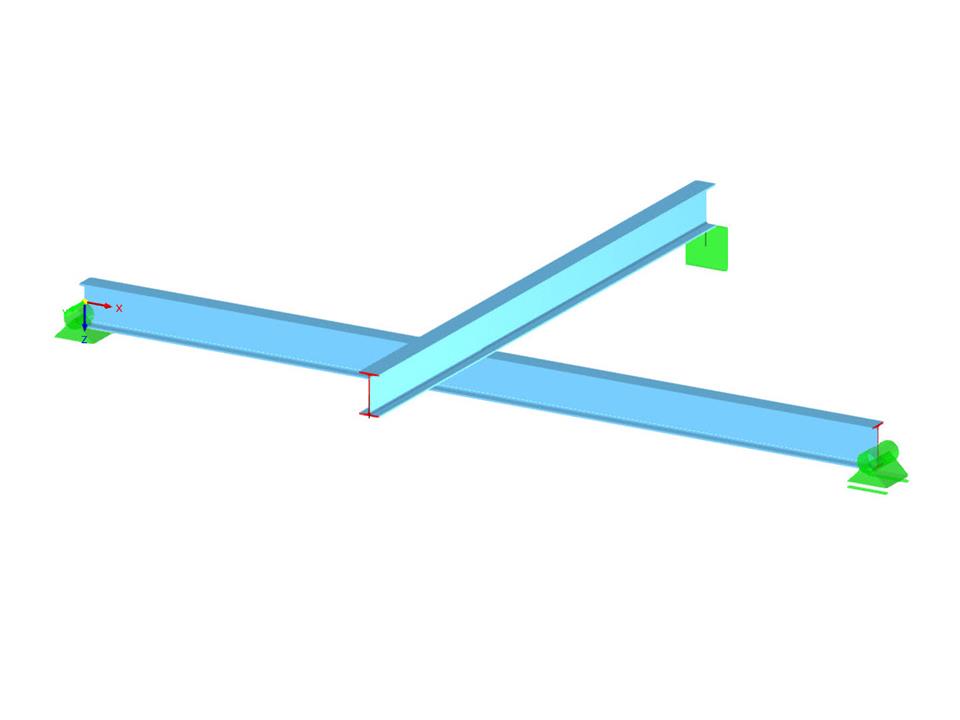

Skrzyżowanie belek z siłami nośnymi
Liczba węzłów | 6 |
Liczba linii | 4 |
Liczba prętów | 4 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 2 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,157 t |
Wymiary (metryczne) | 4,000 x 0,000 x 3,000 m |
Wymiary (imperialne) | 13.12 x 0 x 9.84 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
