Il s'agit d'un modèle où une poutre repose une autre mais qu'elles ne sont pas connectées de manière rigide. Pour toute charge de levage, le nœud sera libre si une libération d'effort tranchant en direction uz avec action non-linéaire est définie.

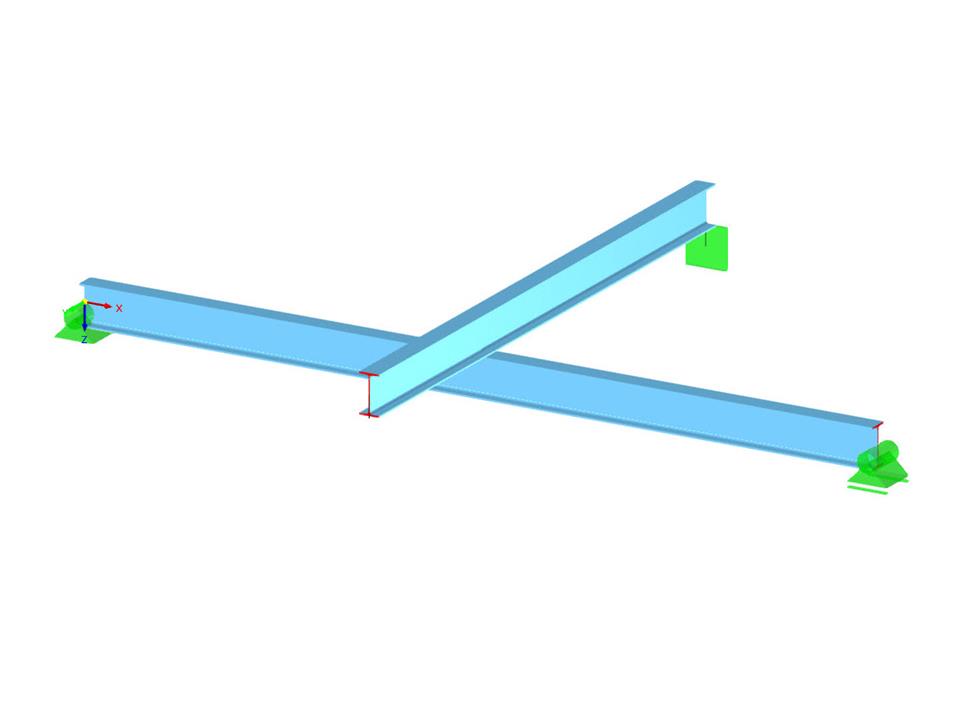

Croisement de poutres avec forces de levage
Nombre de nœuds | 6 |
Nombre de lignes | 4 |
Nombre de barres | 4 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 0,157 t |
Dimensions (métrique) | 4,000 x 0,000 x 3,000 m |
Dimensions (impériales) | 13.12 x 0 x 9.84 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
