Questo è un modello in cui una trave giace una sopra l'altra ma non sono collegate rigidamente. Per i carichi di sollevamento, il nodo è svincolato se è definito uno svincolo da forza di taglio in direzione uz con azione non lineare.

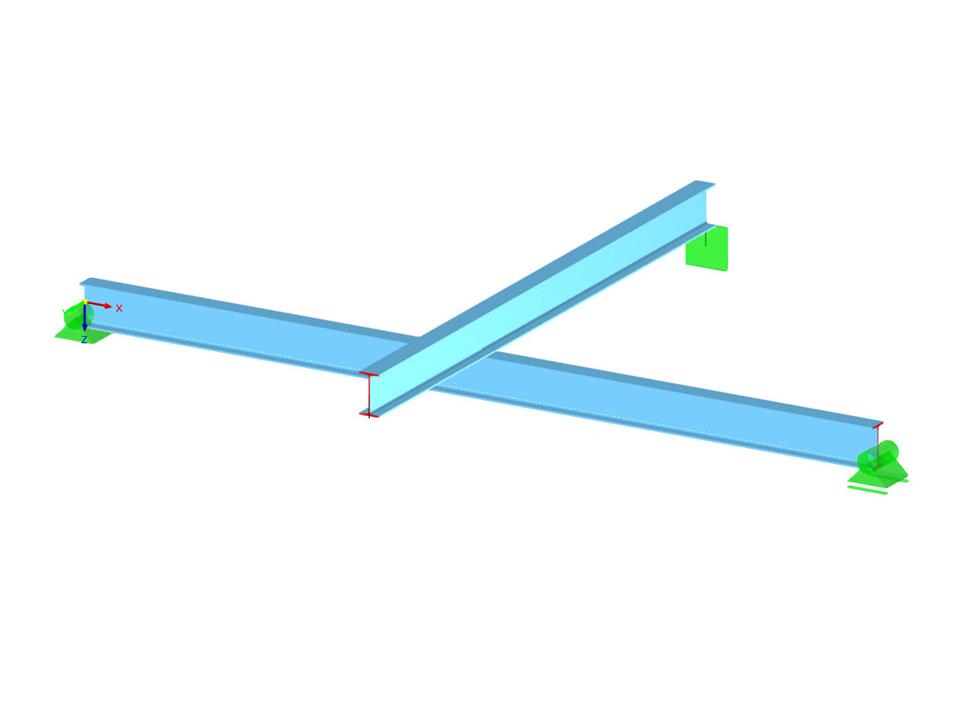

Incrocio della trave con forze di sollevamento
Numero di nodi | 6 |
Numero di linee | 4 |
Numero di aste | 4 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 2 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,157 t |
Dimensioni (metriche) | 4.000 x 0.000 x 3.000 m |
Dimensioni (imperiali) | 13.12 x 0 x 9.84 feet |
