Pobierz model włazu betonowego tutaj i otwórz go w programie RFEM dla elementów skończonych.
Model ten został wykorzystany w bezpłatnym webinarium "Co nowego w programie RFEM 6 i RSTAB 9" w dniu 21.12.2022 (w języku angielskim, 19.12.2022, w języku niemieckim).
Model wykorzystany w

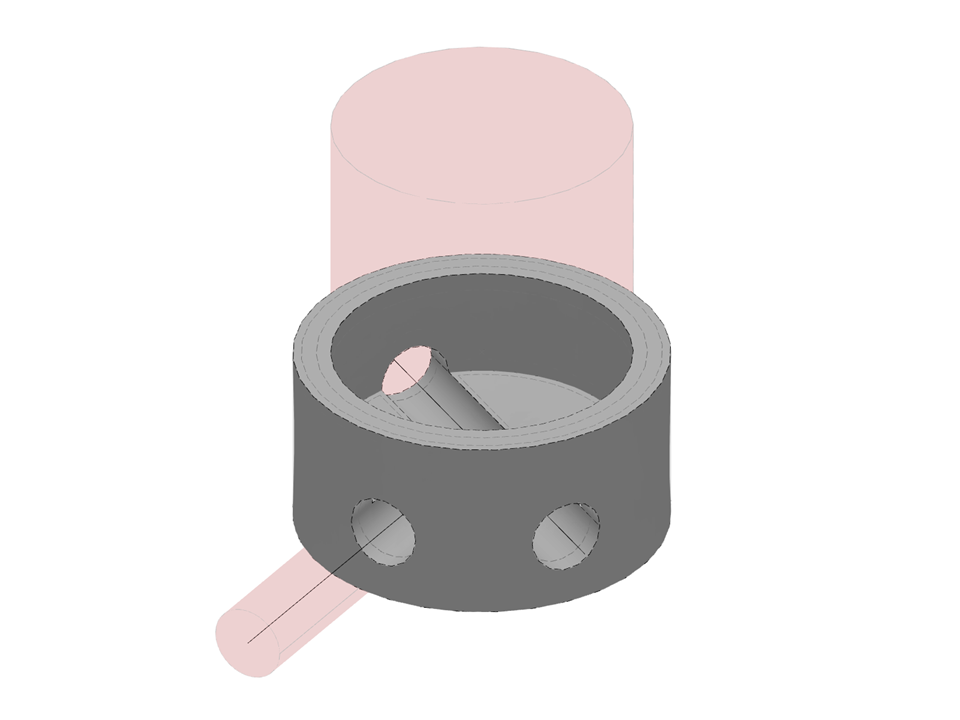

Właz betonowy
| Liczba węzłów | 28 |
| Liczba linii | 39 |
| Liczba prętów | 0 |
| Liczba powierzchni | 21 |
| Ilość brył | 5 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 1,520 t |
| Wymiary (metryczne) | 1,551 x 1,200 x 1,286 m |
| Wymiary (imperialne) | 5.09 x 3.94 x 4.22 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
