Descargue el modelo de un pozo de hormigón aquí y ábralo con el programa de elementos finitos RFEM.
Este modelo se utilizó en el seminario web gratuito "Novedades en RFEM 6 y RSTAB 9" el 21 de diciembre de 2022 (en inglés, el 19 de diciembre de 2022, en alemán).
Modelo utilizado en

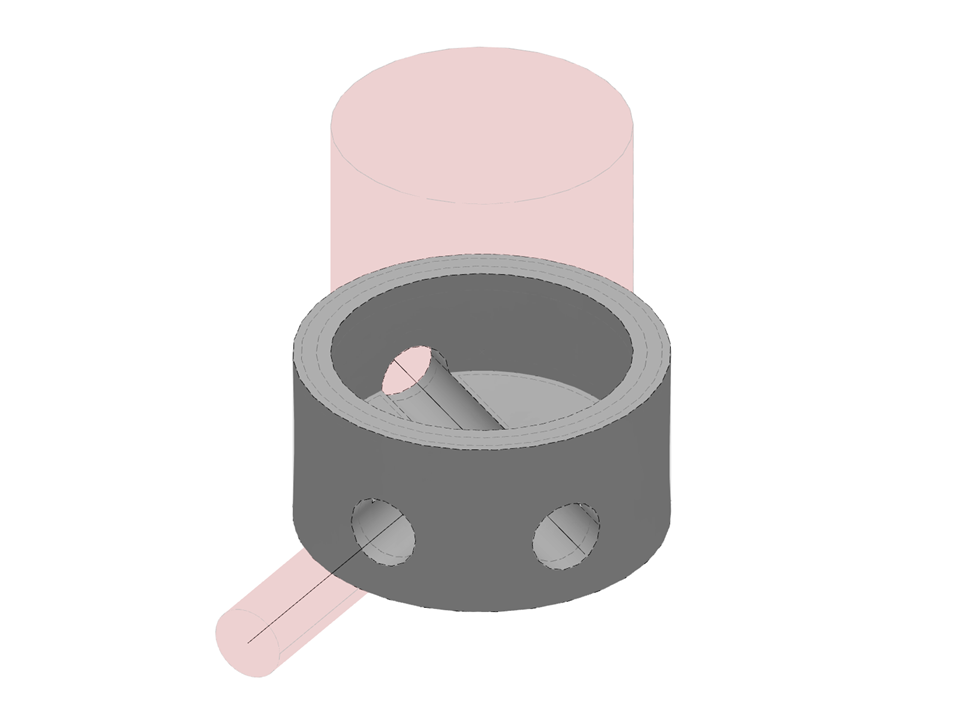

Boca de inspección de hormigón
| Número de nudos | 28 |
| Número de líneas | 39 |
| Número de barras | 0 |
| Número de superficies | 21 |
| Número de sólidos | 5 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1.520 t |
| Dimensiones (métricas) | 1,551 x 1,200 x 1,286 m |
| Dimensiones (imperiales) | 5.09 x 3.94 x 4.22 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
