Tutaj można pobrać model zadaszenia i otworzyć go w programie RFEM 6 opartym na MES.
Ce modèle est utilisé dans le webinaire «Génération des charges de vent via la méthode CFD dans RWIND 2» du 14 décembre 2022.

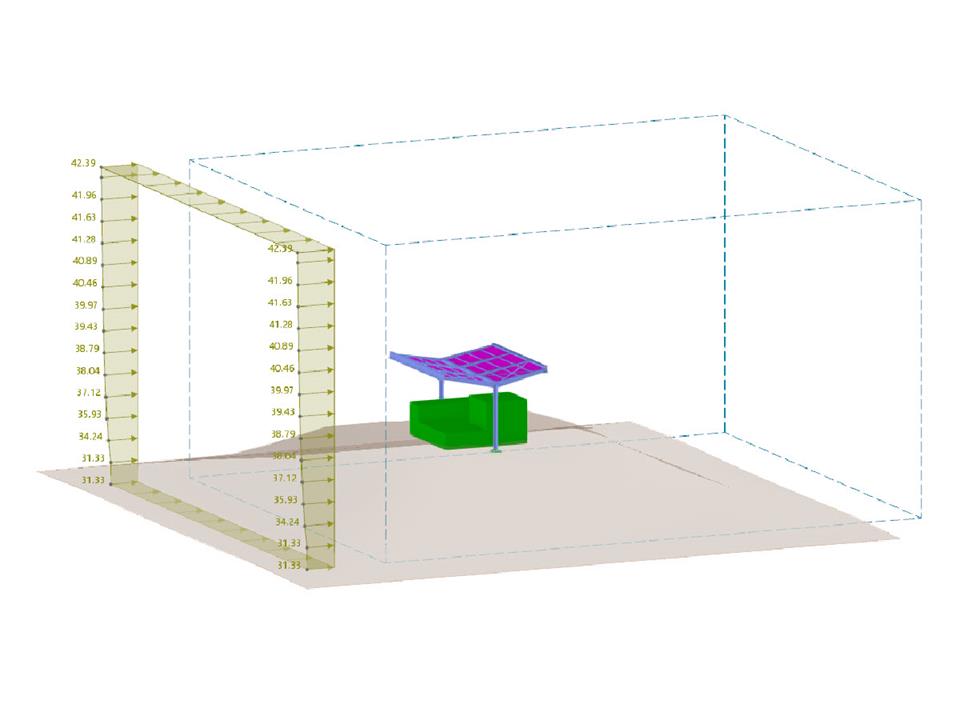

obciążenie zadaszeniem i wiatrem od 0° do 90° z RWIND2
| Liczba węzłów | 38 |
| Liczba linii | 35 |
| Liczba prętów | 35 |
| Liczba powierzchni | 2 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 9 |
| Ilość KO | 23 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 2,039 t |
| Wymiary (metryczne) | 6,000 x 4,500 x 5,000 m |
| Wymiary (imperialne) | 19.69 x 14.76 x 16.4 feet |
