Скачайте данную модель навеса и откройте ее в программе для расчета конструкций RFEM 6.
- Ce modèle est utilisé dans le webinaire «<a href='https://www.dlubal.com/fr/support-et-formation/apprentissage/webinaires/002728'>Génération des charges de vent via la méthode CFD dans RWIND 2</a>» du 14 décembre 2022.

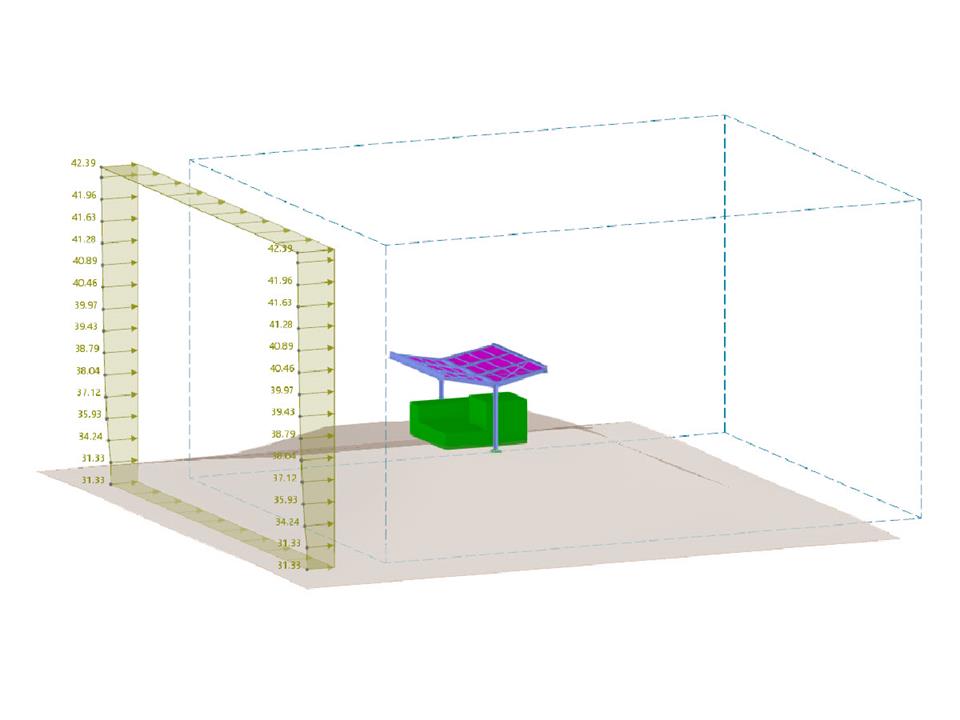

Навес и ветровые нагрузки от 0 ° до 90 ° с RWIND2
Количество узлов | 38 |
Количество линий | 35 |
Количество стержней | 35 |
Количество поверхностей | 2 |
Количество тел | 0 |
Количество загружений | 9 |
Количество сочетаний нагрузок | 23 |
Количество расчетных сочетаний | 0 |
Общий вес | 2,039 t |
Размеры (метрические) | 6,000 x 4,500 x 5,000 m |
Размеры (имперские) | 19.69 x 14.76 x 16.4 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
