Pobierz model budynku z betonu zbrojonego wraz z powierzchniami wydłużenia i przenoszenia obciążeń i otwórz go w programie RFEM.
Model ten został wykorzystany w bezpłatnym webinarium "Symulacja wiatru za pomocą RWIND 2: Modelowanie, generowanie obciążenia wiatrem i dokumentacja ”od 6 grudnia 2022 (niemiecki, 8 grudnia 2022, angielski).

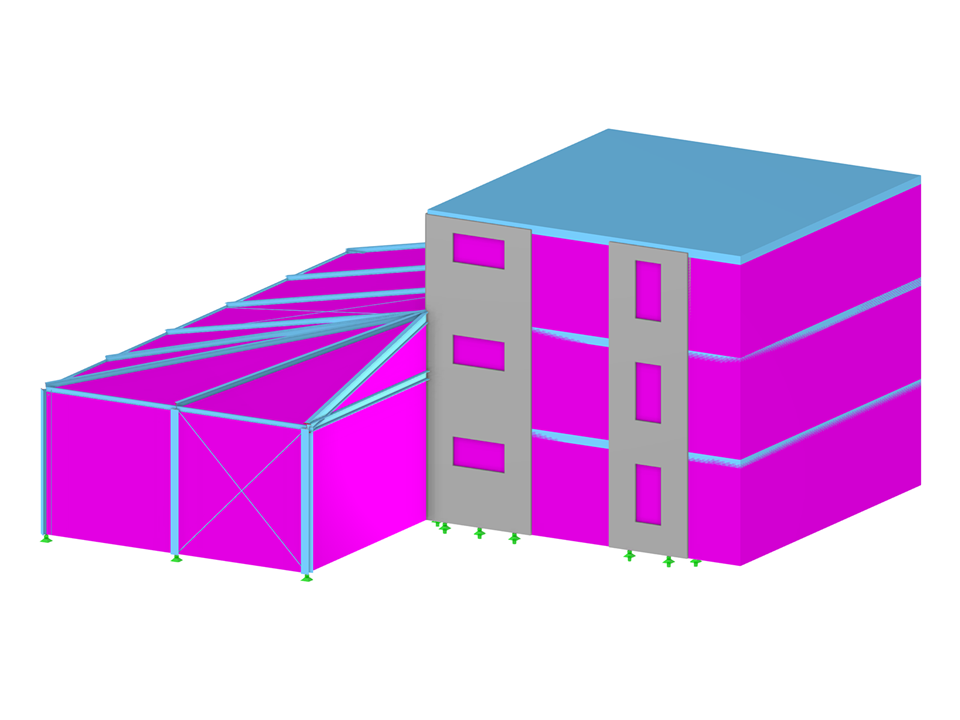

Budynek żelbetowy z przybudówką i powierzchniami przenoszenia obciążeń
Liczba węzłów | 130 |
Liczba linii | 185 |
Liczba prętów | 52 |
Liczba powierzchni | 45 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 16 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 1143,760 t |
Wymiary (metryczne) | 22,000 x 10,500 x 20,000 m |
Wymiary (imperialne) | 72.18 x 34.45 x 65.62 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
