Téléchargez ici le modèle d'un bâtiment en béton armé avec les surfaces d'extension et de transfert de charge et ouvrez-le avec le programme aux éléments finis RFEM.
Ce modèle est utilisé dans le webinaire gratuit « Simulation du vent avec RWIND 2 : Modélisation, génération de charge de vent et documentation "à partir du 6 décembre 2022 (allemand, 8 décembre 2022, anglais) appliqués.

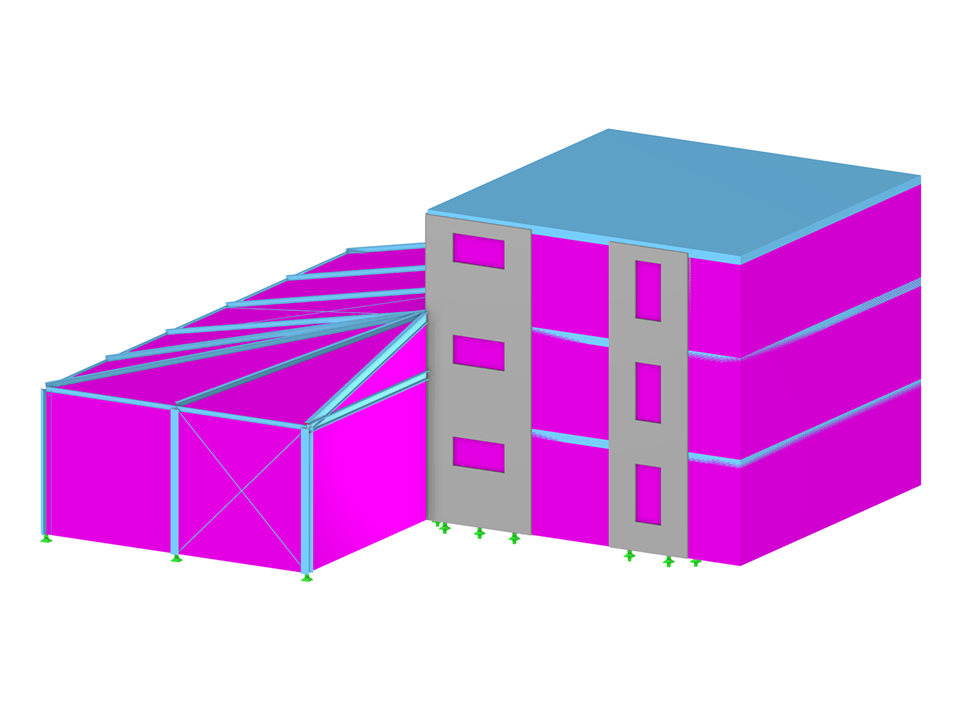

Bâtiment en béton armé avec annexe et zones de transfert de charge
Nombre de nœuds | 130 |
Nombre de lignes | 185 |
Nombre de barres | 52 |
Nombre de surfaces | 45 |
Nombre de solides | 0 |
Nombre de cas de charge | 16 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 1143,760 t |
Dimensions (métrique) | 22,000 x 10,500 x 20,000 m |
Dimensions (impériales) | 72.18 x 34.45 x 65.62 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
