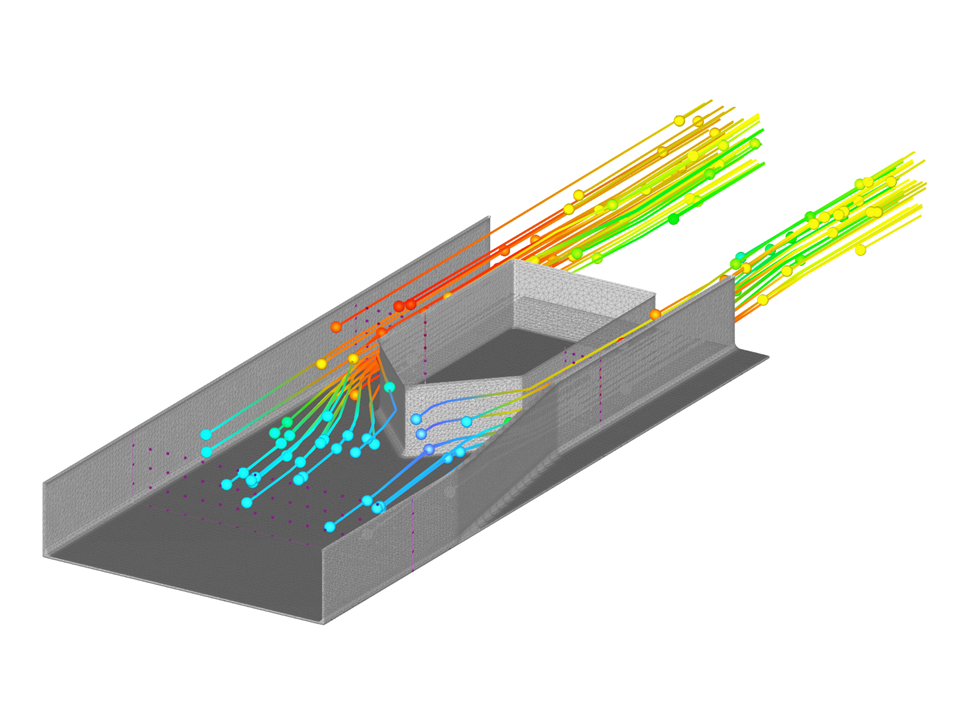

Przepływ cząstek przez mały tunel

Za pomocą programów RWIND 2 i RFEM 6 można teraz obliczać obciążenia wiatrem na podstawie zmierzonego eksperymentalnie ciśnienia wiatru na powierzchnie. Zasadniczo dostępne są dwie metody interpolacji, umożliwiające rozłożenie ciśnienia mierzonego w izolowanych punktach na powierzchnie. Żądany rozkład ciśnienia można uzyskać za pomocą odpowiedniej metody i ustawień parametrów.

Stworzenie przykładu walidacyjnego dla obliczeniowej mechaniki płynów (CFD) jest kluczowym krokiem w zapewnieniu dokładności i wiarygodności wyników symulacji. Proces ten polega na porównywaniu wyników symulacji CFD z danymi eksperymentalnymi lub analitycznymi uzyskanymi w rzeczywistych sytuacjach. Celem jest ustalenie, czy model CFD może wiernie odwzorować zjawiska fizyczne, które ma symulować. W tym przewodniku opisano kroki niezbędne do opracowania przykładu walidacyjnego dla symulacji CFD, od wyboru odpowiedniego scenariusza po analizę i porównanie wyników. Skrupulatnie wykonując te kroki, inżynierowie i badacze mogą zwiększyć wiarygodność swoich modeli CFD, torując drogę do ich efektywnego zastosowania w różnych dziedzinach, takich jak aerodynamika, lotnictwo i badania nad środowiskiem.

Kierunek wiatru odgrywa kluczową rolę w kształtowaniu wyników symulacji komputerowej mechaniki płynów (CFD) oraz w projektowaniu konstrukcyjnym budynków i infrastruktury. Jest to decydujący czynnik w ocenie interakcji sił wiatru z konstrukcjami, wpływających na rozkład ciśnienia wiatru, a w konsekwencji na reakcje konstrukcji. Zrozumienie wpływu kierunku wiatru jest niezbędne do opracowywania projektów, które mogą wytrzymać zmienne siły wiatru, zapewniając bezpieczeństwo i trwałość konstrukcji. W uproszczeniu, kierunek wiatru pomaga w precyzyjnym dostosowywaniu symulacji CFD i określaniu wytycznych dotyczących projektowania konstrukcji w celu uzyskania optymalnych osiągów i odporności na efekty wywołane wiatrem.

Wyniki RWIND można wyświetlić bezpośrednio w programie głównym. W Nawigatorze - Wyniki należy wybrać z listy powyżej typ wyniku Analiza symulacji wiatru.

Aktualnie dostępne są następujące wyniki odnoszące się do siatki obliczeniowej RWIND:

• Ciśnienie powierzchniowe
• Współczynnik powierzchni cp
• Odległość od ściany y+ (przepływ stacjonarny)

Przejdź do filmu

Program RWIND 2 Pro umożliwia zastosowanie przepuszczalności dla powierzchni. Potrzebujesz tylko definicji

• współczynnika Darcy'ego D,
• współczynnika bezwładności I i
• długości porowatego medium w kierunku przepływu L,

w celu zdefiniowania warunków brzegowych ciśnienia między przednią i tylną stroną strefy porowatej. To ustawienie umożliwia przepływ przez tę strefę z dwuczęściowym wyświetleniem wyników po obu stronach obszaru strefy.

Ale to nie wszystko. Dodatkowo generowanie modelu uproszczonego uwzględnia strefy przepuszczalne i uwzględnia odpowiednie otwory w pokryciu modelu. Czy można uniknąć skomplikowanego modelowania geometrycznego elementu porowatego? Oczywiście - mamy dobrą wiadomość! Dzięki dokładnemu zdefiniowaniu parametrów przepuszczalności można uniknąć skomplikowanego geometrycznego modelowania elementu porowatego. Funkcji tej można użyć do symulacji rusztowań przepuszczalnych, kurtyn przeciwpyłowych, konstrukcji siatkowych itp.

Więcej informacji

Czy znasz już edytor kontroli zagęszczeniami siatki? Będzie bardzo pomocny w Twojej pracy! Dlaczego? To proste - masz następujące możliwości:

• Graficzna wizualizacja obszarów z zagęszczeniami siatki
• Zagęszczenie siatki w obszarach
• Dezaktywacja standardowego zagęszczenia siatki brył 3D z przekształceniem na odpowiednie ręczne zagęszczenie siatki 3D.

Opcje te pomagają sformułować odpowiednią regułę tworzenia siatki całego modelu, nawet dla modeli o nietypowych wymiarach. Za pomocą edytora można efektywnie definiować małe szczegóły modelu na dużych budynkach lub szczegółowe obszary tworzenia siatki w obszarze powłoki modelu. Będziesz zachwycony!
