Model ten zostanie wykorzystany w bezpłatnym webinarium "Analiza połączeń stalowych przy użyciu modelu elementów skończonych w programie RFEM 6" w dniu 27 września 2022 (w języku niemieckim, 29 września 2022, w języku angielskim).

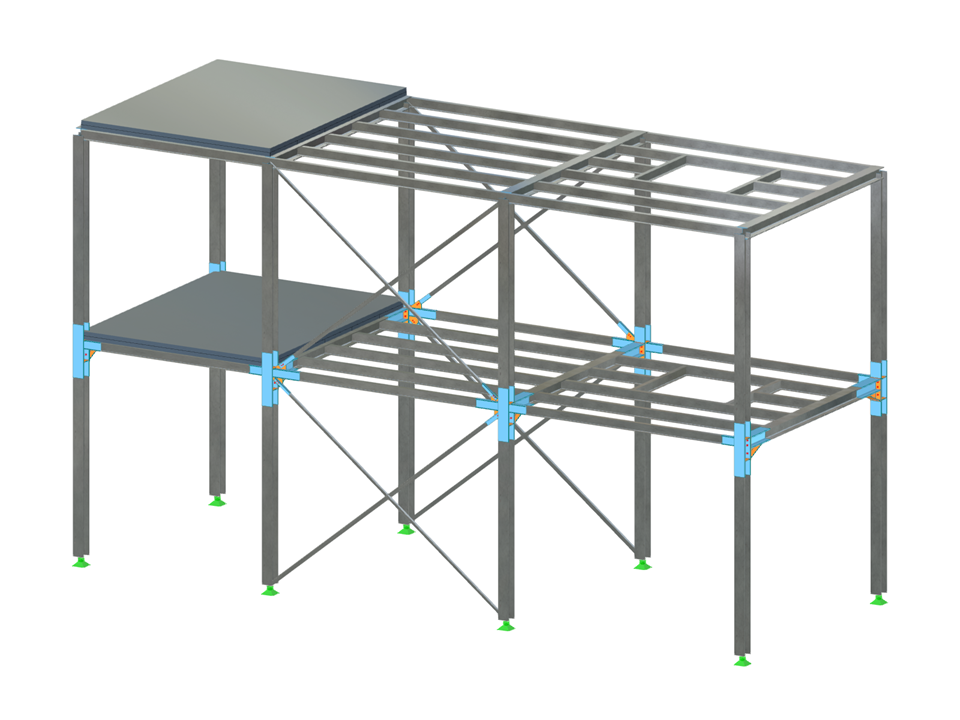

Rama stalowa z połączeniami
Liczba węzłów | 60 |
Liczba linii | 102 |
Liczba prętów | 102 |
Liczba powierzchni | 2 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 8 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 26,355 t |
Wymiary (metryczne) | 14,000 x 8,000 x 5,000 m |
Wymiary (imperialne) | 45.93 x 26.25 x 16.4 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
![Sztywność połączenia stalowego i jej wpływ na obliczenia konstrukcyjne](/pl/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![Uruchamianie obliczeń połączeń stalowych](/pl/webimage/030019/3272843/7_calculaiton.png?mw=512&hash=d4da9e78f2ced1add1ae39c3756578cd5568ddcd)
![Edytowanie połączenia stalowego](/pl/webimage/030012/3272726/1._Steel_Joint.png?mw=512&hash=1dac5a5280780ec7f5c77fa1f5bda2f347d4c0ba)
![Model ES połączenia stalowego](/pl/webimage/052000/4028239/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![Funkcja 002667 | Klasyfikacja połączeń stalowych według sztywności](/pl/webimage/043958/3624553/43958_EN.png?mw=512&hash=fc39b49982813376f3bd8134d189aa7072d89a3a)
W rozszerzeniu Połączenia stalowe można klasyfikować sztywności połączeń.
Oprócz sztywności początkowej w tabeli wyświetlane są również wartości graniczne dla połączeń przegubowych i sztywnych dla wybranych sił wewnętrznych N, My i/lub Mz. Uzyskana klasyfikacja jest następnie wyświetlana w tabeli jako „przegubowa”, „półsztywna” i „sztywna”.
Przejdź do filmu![Element 002669 | Śruby wstępnie rozciągane do połączeń stalowych](/pl/webimage/043953/3610291/43953.png?mw=512&hash=a87ac47c25828001319b0659f8fb4cf43fad15c6)
W rozszerzeniu „Połączenia stalowe” można uwzględnić naprężenie wstępne śrub w obliczeniach dla wszystkich komponentów. Sprężenie można łatwo aktywować za pomocą pola wyboru w parametrach śruby i ma ono wpływ zarówno na analizę naprężeniowo-odkształceniową, jak i na analizę sztywności.
Śruby sprężone to specjalne śruby stosowane w konstrukcjach stalowych w celu wygenerowania dużej siły zaciskowej między połączonymi elementami konstrukcyjnymi. Ta siła docisku powoduje tarcie między elementami konstrukcyjnymi, co umożliwia przenoszenie sił.
Funkcjonalność
Śruby sprężane są dokręcane z określonym momentem, co powoduje ich rozciąganie i powstawanie siły rozciągającej. Ta siła rozciągająca jest przenoszona na połączone elementy i prowadzi do powstania dużej siły mocującej. Siła zaciskowa zapobiega poluzowaniu połączenia i zapewnia niezawodne przenoszenie siły.
Zalety
- Wysoka nośność: Śruby wstępnie rozciągane mogą przenosić duże siły.
- Niskie odkształcenie: Minimalizują odkształcenie połączenia.
- Wytrzymałość zmęczeniowa: Są odporne na zmęczenie.
- Łatwość montażu: Są one stosunkowo łatwe w montażu i demontażu.
Analiza i wymiarowanie
Obliczenia śrub sprężanych są przeprowadzane w RFEM z wykorzystaniem modelu analitycznego ES wygenerowanego przez rozszerzenie "Połączenia stalowe". Uwzględnia ona siłę zwarcia, tarcie między elementami konstrukcyjnymi, wytrzymałość śrub na ścinanie oraz nośność elementów konstrukcyjnych. Wymiarowanie odbywa się zgodnie z DIN EN 1993-1-8 (Eurokod 3) lub amerykańską normą ANSI/AISC 360-16. Utworzony model analityczny wraz z wynikami można zapisać i wykorzystać jako niezależny model w programie RFEM.
![Element 002584 | Wymiarowanie połączeń stalowych dla przekrojów zespolonych i cienkościennych](/pl/webimage/039659/3497831/002584_EN.png?mw=512&hash=d680d9b4824be8f843aa199ca85c1674b9e3f5c7)
Rozszerzenie Połączenia stalowe umożliwia wymiarowanie połączeń prętów o złożonych przekrojach. Ponadto można przeprowadzać obliczenia połączeń dla prawie wszystkich przekrojów cienkościennych z biblioteki programu RFEM.
Przejdź do filmu![Połączenie poziomych belek ze słupem i połączenie przekątnych zbrojenia](/pl/webimage/038245/3453179/Screenshot_02-01-2023_09.27.58.png?mw=512&hash=5fc4ff91ac66ed73b4011706f2a5c70880c18479)
Złożone połączenie belek poziomych ze słupem oraz połączenie stężeń ukośnych
Model połączenia został zamodelowany przy użyciu około 50 komponentów. Model został stworzony na podstawie rzeczywistego przykładu wykorzystania w konstrukcji.
