Descargue aquí el modelo de un marco de acero y ábralo con el software RFEM estructural FEA.
Este modelo se utiliza en el seminario web gratuito "Análisis de conexiones de acero utilizando el modelo de elementos finitos en RFEM 6" el 27 de septiembre de 2022 (alemán, 29 de septiembre de 2022, inglés).
Modelo utilizado en

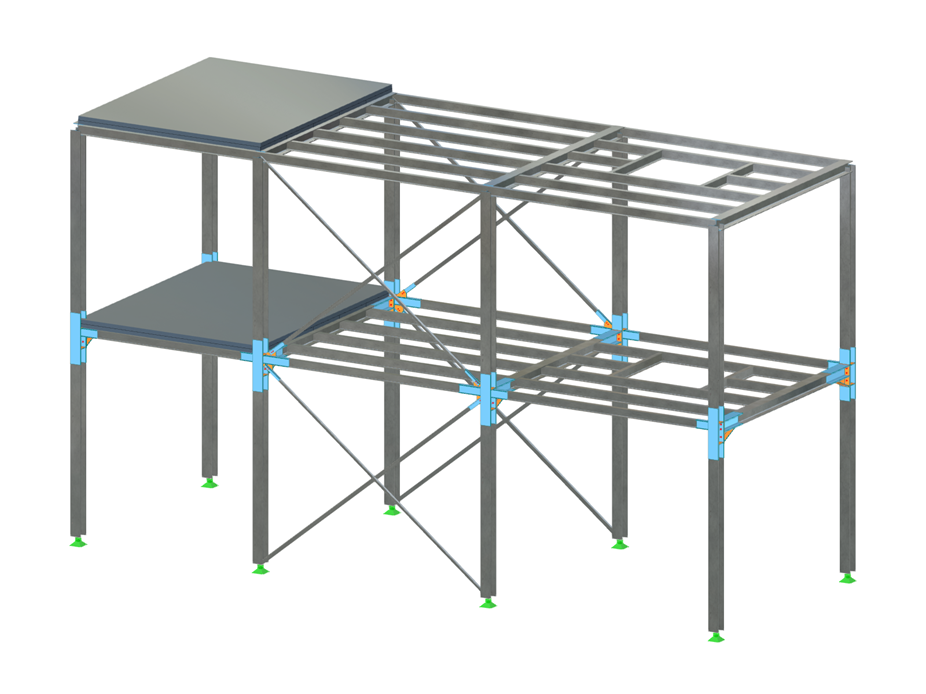

Estructura de acero con conexiones
| Número de nudos | 60 |
| Número de líneas | 102 |
| Número de barras | 102 |
| Número de superficies | 2 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 8 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 26.355 t |
| Dimensiones (métricas) | 14,000 x 8,000 x 5,000 m |
| Dimensiones (imperiales) | 45.93 x 26.25 x 16.4 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
2024-08-01
Seminario web
Duración: 00:50:32 min
Duración: 01:32:48 min
Duración: 00:58:09 min
Duración: 00:48:24 min
Duración: 00:01:52 min
Característica del producto
Duración: 00:00:35 min
Característica del producto
Duración: 00:00:19 min
Duración: 00:49:16 min
Duración: 00:01:20 min
La ventaja del complemento RFEM 6 Steel Joints es que puede analizar las conexiones de acero utilizando un modelo de EF para el cual el modelado se ejecuta de forma totalmente automática en segundo plano. La entrada de los componentes de la junta de acero que controlan el modelado se puede realizar definiendo los componentes manualmente o utilizando las plantillas disponibles en la biblioteca. El último método se incluye en un artículo anterior de la base de conocimientos titulado "Definición de componentes de uniones de acero mediante la biblioteca". La definición de parámetros para el cálculo de uniones de acero es el tema del artículo de la base de conocimientos "Diseño de uniones de acero en RFEM 6" .
Las conexiones de acero en RFEM 6 están definidas como un conjunto de componentes. En el nuevo complemento Uniones de acero, están disponibles componentes básicos de aplicación universal (placas, soldaduras, planos auxiliares) para introducir situaciones de conexión complejas. Los métodos con los que se pueden definir las conexiones se consideran en dos artículos anteriores de la base de conocimientos: "Un enfoque nuevo para el diseño de uniones de acero en RFEM 6" y "Definición de componentes de uniones de acero utilizando la biblioteca".
Los tres tipos de pórticos resistentes a momento (Ordinario, Intermedio, Especial) están disponibles en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico según AISC 341-22 se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
El complemento Cálculo de acero en RFEM 6 ahora ofrece la capacidad de realizar el cálculo sísmico según AISC 341-16 y AISC 341-22. Actualmente hay disponibles cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS).
En el Uniones de acero können Sie die Steifigkeiten der Anschlüsse klassifizieren.
Además de la rigidez inicial, la tabla también muestra los valores límite para las conexiones articuladas y rígidas para los esfuerzos internos seleccionados N, My y/o Mz. La clasificación resultante se muestra en tablas como "articulada", "semirrígida" o "rígida".
Ir al vídeo explicativo
En el complemento "Uniones de acero", puede considerar el pretensado de los tornillos en el cálculo para todos los componentes. Puede activar fácilmente el pretensado utilizando la casilla de verificación en los parámetros de los tornillos, y tiene un impacto en el análisis de tensión-deformación, así como en el análisis de rigidez.
Los pernos pretensados son pernos especiales que se utilizan en estructuras de acero para generar una alta fuerza de sujeción entre los componentes estructurales conectados. Esta fuerza de sujeción provoca fricción entre los componentes estructurales, lo que permite la transferencia de fuerzas.
Funcionalidad
Los pernos pretensados se aprietan con un cierto par, estirándolos y generando una fuerza de tracción. Esta fuerza de tracción se transfiere a los componentes conectados y conduce a una alta fuerza de sujeción. La fuerza de sujeción evita que la conexión se afloje y asegura una transmisión de fuerza fiable.
Ventajas
- Alta capacidad de carga: los pernos pretensados pueden transferir grandes fuerzas.
- Baja deformación: Minimizan la deformación de la conexión.
- Resistencia a la fatiga : Son resistentes a la fatiga.
- Facilidad de montaje: Son relativamente fáciles de montar y desmontar.
Análisis y dimensionamiento
El cálculo de los tornillos pretensados se realiza en RFEM utilizando el modelo de análisis de elementos finitos generado por el complemento "Uniones de acero". Tiene en cuenta la fuerza de sujeción, la fricción entre los componentes estructurales, la resistencia a cortante de los pernos y la capacidad de carga de los componentes estructurales. El cálculo se realiza según DIN EN 1993-1-8 (Eurocódigo 3) o la norma estadounidense ANSI/AISC 360-16. El modelo de análisis creado, incluidos los resultados, se puede guardar y utilizar como un modelo de RFEM independiente.
En el complemento Uniones de acero, puede diseñar las conexiones de barras con secciones armadas. Además, puede realizar comprobaciones del diseño de uniones para casi todas las secciones de paredes delgadas en la biblioteca de RFEM.
Ir al vídeo explicativo
Conexión compleja de vigas horizontales con pilar y conexión de diagonales de refuerzo
El modelo de conexión se modeló utilizando aproximadamente 50 componentes. El modelo fue creado según el ejemplo real de uso en la estructura.
¿Qué programas y complementos son adecuados para el cálculo y dimensionamiento de estructuras de acero?
¿Es posible realizar análisis de estabilidad según EN 1993-1-1 en RSECTION 1?
¿Por qué no puedo seleccionar la placa que quiero cortar o editar en el Editor de placas o el Corte de placa?
¿Es posible considerar la excentricidad de las soldaduras en línea asimétricas para el cálculo de tensiones en RFEM 6?
¿Cómo puedo reducir el tiempo de cálculo para barras con un modelo de material no lineal en RFEM 6 y RSTAB 9?
¿Por qué las tensiones del análisis estático son diferentes de las calculadas con el complemento Análisis tensión-deformación?
