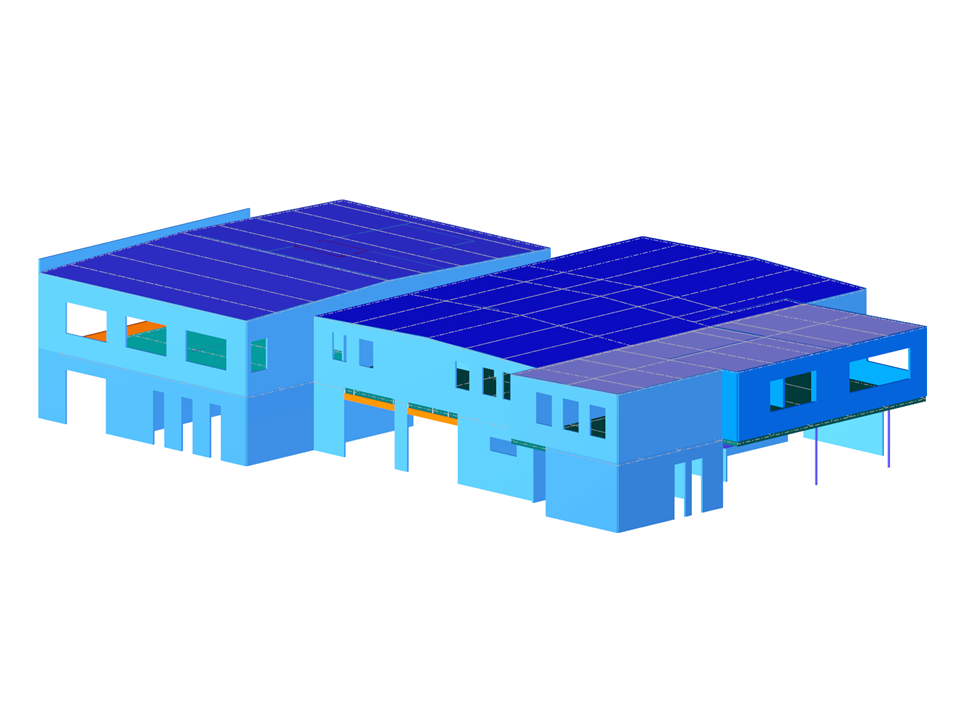

Nowy zakład pogrzebowy z CLT w Chimay, Belgia
Zakład pogrzebowy CLT
Liczba węzłów | 703 |
Liczba linii | 1001 |
Liczba prętów | 154 |
Liczba powierzchni | 208 |
Ilość przypadków obciążenia | 12 |
Ilość KO | 141 |
Liczba kombinacji wyników | 3 |
Ciężar całkowity | 221,180 t |
Wymiary (metryczne) | 25,610 x 35,040 x 7,498 m |
Wymiary (imperialne) | 84.02 x 114.96 x 24.6 feet |
Wersja programu | 5.28.02 |
