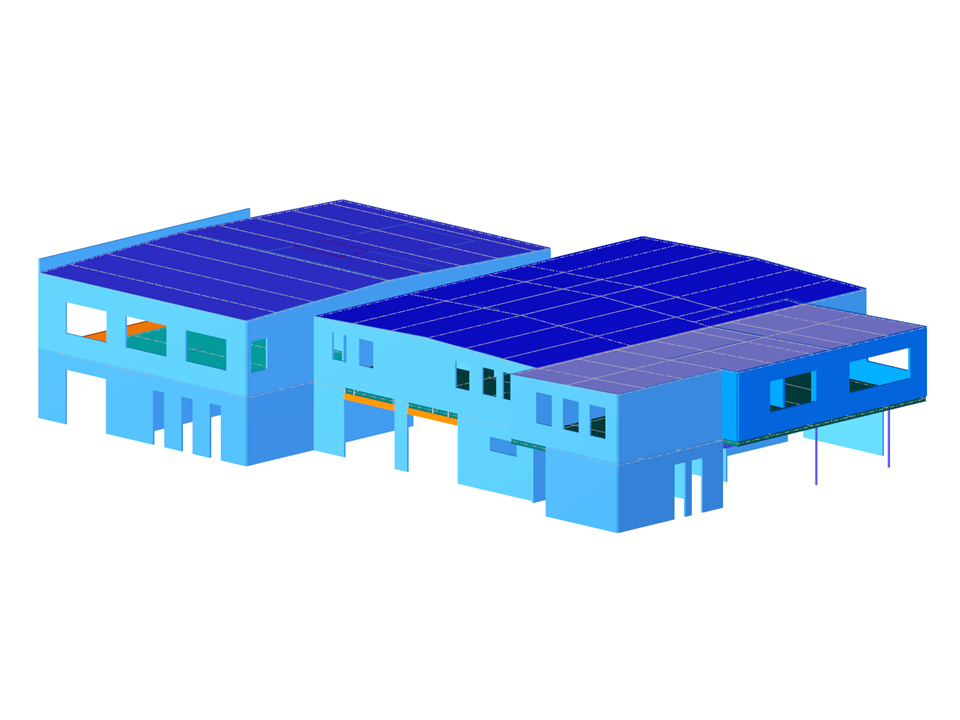

Nový pohřební ústav z křížem lepeného dřeva v Chimay, Belgie
CLT pohřební ústav
Počet uzlů | 703 |
Počet linií | 1001 |
Počet prutů | 154 |
Počet ploch | 208 |
Počet zatěžovacích stavů | 12 |
Počet kombinací zatížení | 141 |
Počet kombinací výsledků | 3 |
Celková hmotnost | 221,180 t |
Rozměry (metrické) | 25,610 x 35,040 x 7,498 m |
Rozměry (imperiální) | 84.02 x 114.96 x 24.6 feet |
Verze programu | 5.28.02 |
